Mehrkampf MU10 wird als M8 und M9 getrennt gewertet

Der Mehrkampf wurde manuell für die MU10- Verbundklasse angelegt.

Bei der Ausgabe des Wettkampfprotokolls offenbart sich jedoch, dass die Wertung trotzdem nach M8 und M9 getrennt abläuft. Wo ist der Fehler?

Antwort COSA:

Standardmäßig erstellt COSA WIN für jede Jahrgangsklasse autom. eine Wertung mit Rangfolge.Dies wird auch in über 90% so durchgeführt. Eine Mannschaftswertung erfolgt auch autom. aus denjeweils beiden Jahrgangsklassen. Dazu muss auch nichts eingestellt werden.

Lösung bis COSA WIN 03.01.00 /04/2018):

Damit es doch eine gemeinsame Wertung der Jahrgangsklassen geben kann ist bei den Teilnehmernin der Teilnehmer-Erfassung die Jahrgangsklasse zu löschen, also 08 / 09  rausnehmen. Es wird dann im Ergebnis noch eine alte Altersklassenbezeichnung (z.B. SD) gezeigt, doch das ist ein kleiner Schönheitsfehler und ich muss da mal nachsehen.

Lösung ab COSA WIN 03.01.00 /09/2018):

Damit es doch eine gemeinsame Wertung der Jahrgangsklassen geben kann ist bei den Teilnehmernin der Teilnehmer-Erfassung die Jahrgangsklasse zu ändern in "00". Damit erfolgt die Wertung in Altersklassen und beim Urkunden- und Listendruck wird jeweils die Angabe der Jahrgangsklasse weggelassen.

Mehrkampf mit abweichenden Disziplinen / LADV

Die Meldungen für den Vierkampf (auch noch mit Jahrgangswertung) sollen über LADV erfolgen, aber die Disziplinen weichen von den Standarddisziplinen des Vierkampfs ab. Was tun?:

1. Zuerst wird der Vierkampf als Standard- Vierkampf der entsprechenden U- Klasse angelegt und nach LADV für die Onlinemeldung exportiert.
2. Danach wird in COSA WIN der Vierkampf gelöscht und anschließend mit der gleichen Wettbewerbs- Nummer ein manuell erstellter Vierkampf mit den gewünschten Disziplinen für die betreffende U- Klasse erzeugt.
3. Die Meldungen können nun von LADV problemlos importiert werden, da hier nur die Wettbewerbsnummer berücksichtigt wird.

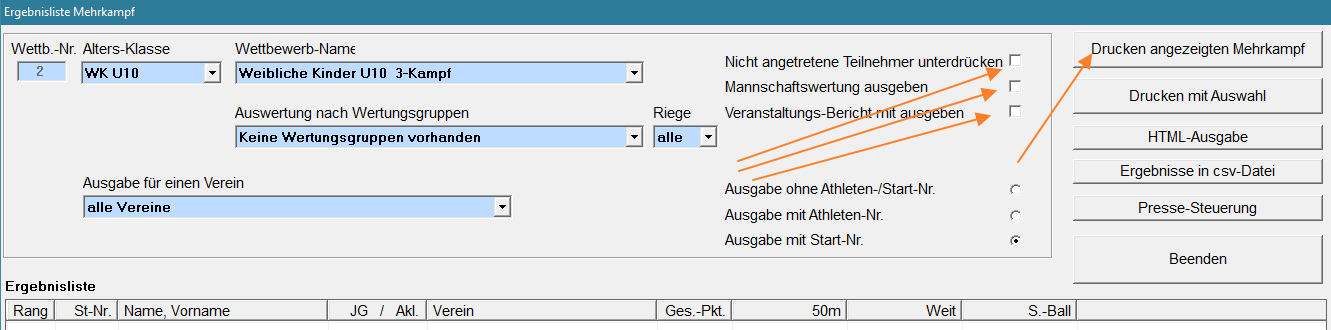

4. Soll der Vierkampf nicht nur nach Jahrgängen getrennt gewertet, sondern auch entsprechend getrennt ausgeführt werden, dann müssen die Athleten nun in einer "schnellen Riegenzuordnung" jeweils nach Jahrgang getrennten Riegennummern zugeordnet werden.
5. Das Setzen und Ausgeben der Startlisten erfolgt nun anhand der Riegennummern. Dadurch können nun z.B. M11 und M10 an unterschiedlichen Weitsprunganlagen antreten
6. Die Wertung der Ergebnisse erfolgt je nach Konfiguration des Wettbewerbs, i.d.R. jahrgangsweise getrennt.

ACHTUNG! Neuere COSA WIN- Versionen ...

... ab 2021 haben jetzt ein separates Häkchenfeld für die Unterscheidung nach Jahrgangs- oder Altersklassenwertung!

Folgender Ablauf ist richtig:

1. Veranstaltungsdaten - übergeordnete Meldegebühren eintragen.

2. Anlegen von Wettbewerben
   (hierbei werden automatisch die voreingestellten Meldegebühren der Veranstaltung übernommen)

3. Besondere Meldegebühren
   Passt die globale Vorgabe nicht, dann kann beim Wettbewerb eine andere Eingabe erfolgen, die dann gültig wird.

Wurden vor dem Anlegen der Wettbewerbe noch keine Meldegebühren für die Veranstaltung festgelegt, dann ist die Vorgabe für den Wettbewerb 0,00 EUR. Hier kann dann keine globale Vorgabe mehr wirksam werden, man muss die Meldegebühr ggf. jeweils einzeln bei den Wettbewerben nachtragen.

Generell können Urkunden nur erzeugt werden, nachdem die Ergebnisse über Speichern mit ... / Speichern ohne Protokoll(druck) gespeichert wurden. Die Urkundendaten werden aus den gespeicherten Ergebnissen gewonnen.

Zeitlauf:

Kann man nach einem Zeitlauf keine Urkunden drucken, dann ist evtl. der Lauf nicht als Zeitlauf deklariert worden (standardmäßig ist er ein Vorlauf).

Nun in der Steuerung Leistungen für den Wettbewerb die Rangfolge Zeitläufe auswählen und dann nach der Anzeige wieder Speichern mit ... / Speichern ohne Protokoll(druck) ausführen.

1. vorhandene Veranstaltung öffnen
2. Sicherung ausführen
3. neue Veranstaltung anlegen, aber nichts ausfüllen, Dialog abbrechen
4. via Menü "Datei laden" die zuvor erzeugte Sicherung in den neuen Wettkampf einspielen
5. via Menü "Datei öffnen" auf "Veranstaltung überschreiben" klicken,
   rechts oben die Häkchen setzen für Vereine löschen und Teilnehmer löschen
   ==> Übernehmen
6. Es erfolgt eine automatische Sicherung und dann werden die Daten übernommen / gelöscht
7. Anpassung der Wettkampfdaten, Wettbewerbe und Urkundentexte vornehmen

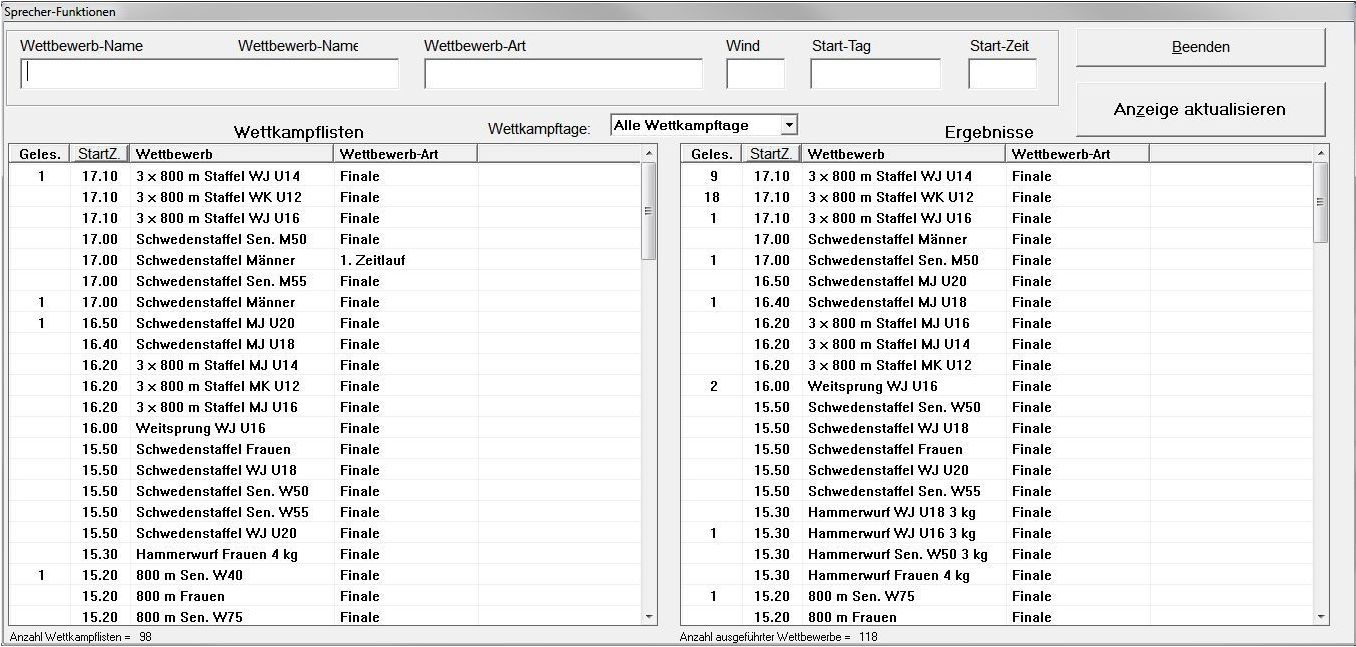

Der Staffelwettbewerb muss für das Melden in LADV für männl. und weibl. eingerichtet werden.

In den Hinweisen bei LADV zur Veranstaltung ist dann einzutragen, dass am Wettkampftag aus den beiden Staffeln eine Mixed-Staffel gemacht wird.

Wenn dann die Meldungen von LADV eingelesen wurden, dann kann man wählen, ob der Wettbewerb der männl. Staffel genutzt werden soll.

Den Wettbewerbnamen kann man ändern, wenn COSA WIN dazu auf  english umgestellt wird:

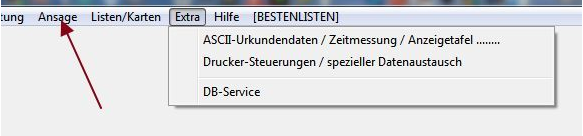

Über Extra / ASCII....   die Sprache umstellen, Wettbewerbname ändern und dann wieder auf deutsch stellen. Beim Schreiben der Wettkampflisten werden autom. alle Teilnehmer des Vereins (männl./weibl.) angeboten und man kann die entsprechenden Teilnehmer wählen.

Bei der Wettkampfvorbereitung hat man schon mal die Leistungseingabe besucht und versehentlich gespeichert, so dass überall "n.a." eingetragen ist. Das lässt sich nicht mehr löschen.

Ändert man nun für den Wettbewerb die AK- Zuordnung oder andere Dinge in der Startliste, dann wird das nicht übernommen, weil bereits "Ergebnisse" eingetragen sind.

Nur für den Fall, dass noch keinerlei "bleibende" Ergebnisse erfasst sind, kann man die Endli.c01 einfach löschen, sie wird bei Bedarf automatisch neu erstellt. ABER: Man braucht unbedingt eine zu der leeren Ergebnislistendatei passende Indexdatei PTEndli.ctx. Also aus einem Backup holen, oder aus einem neu angelegten leeren Wettkampf.

Den Wert der Leistung "n.a." könnte man mit Ctrl/SPACE löschen oder mit jedem anderen Wert überschreiben. Aber die zum Namen gehörenden Teile werden dadurch nicht angepasst, auch nicht nach dem Speichern dieser Ergebnisse.

Teilt man die Läufe in Vor- und Endläufe, dann ist das Quali- Regime grundsätzlich so, dass sich Platzierte und Zeitschnellste qualifizieren. Dabei kann man die Anzahl "Platzierte" nicht auf Null setzen.

Will man einstellen, dass sich Läufer nur über die Zeiten qualifizieren, dann muss anstelle "Vorlauf" der "Zeitvorlauf" gewählt werden.

Leider kann man bei "Vorlauf" nicht wählen, dass sich "0" Platzierte qualifizieren.

Datenbank und Austauschdateien werden über Dateifreigaben für andere Rechner freigegeben.

Hat man zu viele andere Rechner verbunden, verweigern neu hinzugekommene die Verbindung und ggf. nach einem Timeout sind plötzlich auf bestehenden Verbindungen keine Daten mehr austauschbar.

Ursache ist die begrenzte Anzahl Nutzer (Fremd-PCs), die auf die freigegebenen Verzeichnisse zugreifen dürfen. Wie viele das sind, hängt von der Betriebssystemversion ab. Unter Windows kann man die max. erlaubte Zahl auslesen mit

    net config server

... und erhält bei Win10 Pro 64 die max. Anzahl von 20.

Bei einem NAS Synology DS918+ sind zulässig:

•     Max. Anzahl freigegebener Ordner: 512
•     Max. Anzahl gleichzeitiger SMB/NFS/AFP/FTP-Verbindungen: 1.000

Beim kleineren NAS Synology DS118 sind zulässig:

•     Max. Anzahl gleichzeitiger SMB/NFS/AFP/FTP-Verbindungen: 200

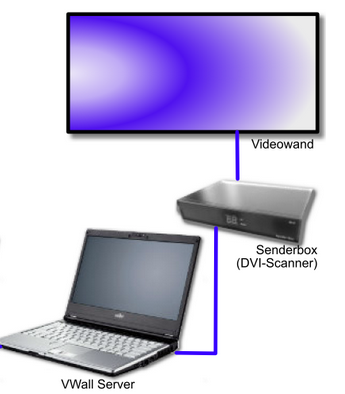

Für ein größeres Wettkampfbüro ggf. mit Infield- Erfassung, Videowand, Sprecher- Anzeige, usw. kann also sinnvoll sein, ein NAS für Austauschverzeichnisse und Datenbank zu verwenden.

Man sollte genügend Reserven einplanen, da ggf. auch mal SMB- Verbindungen nicht korrekt beendet werden und teilweise auch mehr als eine Verbindung von jedem Client zum Server aufgebaut wird.

Will man bei der Startnummernsortierung einen Verein (z.B. den des Veranstalters) mit den ersten ausgegebenen Nummern versorgen, dann kann man das wie folgt realisieren:

• Im Menü "Vereine" die Liste der Vereinsnamen anschauen.
• Das Sortier- Kürzel des betreffenden Vereins so ändern, dass es in der Sortierfolge vor allen anderen Vereinen stehen würde; leere Kürzel sind dann nicht zulässig.
• Startnummernvergabe aufrufen und neu Startnummern vergeben.

Das funktioniert allerdings nur dann, wenn es nur einen Landesverband bei den Vereinen gibt. Die Sortierung nach LV erfolgt vor der Sortierung nach dem Vereinskürzel.

Aus meiner jahrelangen Erfahrungen auf dem Gebiet der kampfrichterseitigen Organisation seit 1983 ist im Laufe der Zeit eine Software entstanden, die die Datenhaltung und Abläufe automatisiert. Die Entwicklung lief über die Schritte FORTRAN- Programme auf PDP- Rechenanlagen (1985) Maschinenprogramm auf Commodore C64 (1987) TERMINUS auf IBM-PC (1990) KariMy, seit 2002 mit MySQL KariMy ab 2013 mit ABS- Datenbank

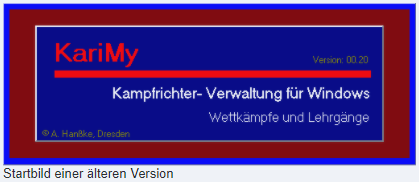

Es gibt also jetzt KariMy. Im Unterschied zu seinen Vorfahren stützt sich KariMy auf eine SQL- Datenbank und erlaubt das Speichern so vieler Einträge, dass das praktisch keine Grenze mehr darstellt. TERMINUS hingegen konnte nur maximal 80 aktive Termine aufnehmen, so dass man auf eine jahresweise Arbeit beschränkt war. Die jetzt nicht mehr vorhandene Terminbeschränkung gibt die Möglichkeit, dass man ältere Jahrgänge noch zur Auswertung heranziehen kann und somit sehr gute Möglichkeiten zu einer gerechten und zielstrebigen Kampfrichterförderung hat.

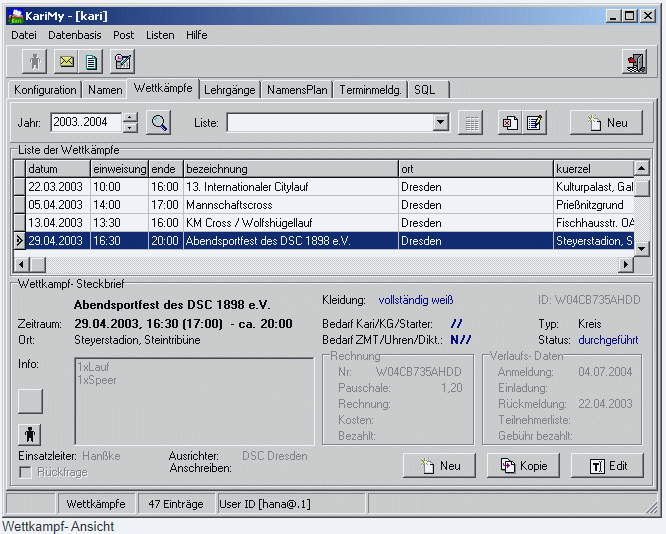

Daten- Sichten

Wettkämpfe

Weil die Wettkampf- Ansicht gerade zu sehen ist: Man kann sich ein Jahr oder einen Bereich über mehrere Jahre als Liste auf den Bildschirm holen. Mit einem Doppelklick auf die ausgewählte Zeile erscheint in der unteren Hälfte der Steckbrief (wie dargestellt). Die Möglichkeiten kann sich jeder selbst zusammen reimen. Ein Druck auf die Figur links unten bewirkt, dass alle zum angewählten Termin verfügbaren Meldedaten zusammengesucht und angeboten werden. So bekommt man schnell eine Online- Übersicht über den Stand der Vorbereitungen zu diesem Termin.

Ich möchte aber noch das Augenmerk auf die “ID” lenken, die im Steckbrief oben rechts angegeben ist. Diese ID ist die Verwaltungsnummer (hier des Wettkampfes und auch der zugehörigen Rechnung) und absolut eindeutig. Die Datenbank auf dem lokalen PC stellt sicher, dass die ersten 9 Stellen eindeutig bleiben. Die Stellen danach muss der Bediener für seine Installation eindeutig machen. Das funktioniert so:

• Stelle 10 (hier “H”): Das ist ein Personenkürzel, das “H” steht hier für “Hanßke”
• Restl. Stellen (max. 3, hier “DD”): Dieser Kenner ist der Heimatkreis, in welchem der Bediener sitzt.

Man sieht also schon: Die Vergabe der letzten Stellen erfolgt in der handhabbaren Einheit eines Kreises (Namenskenner + Kreiskennzeichen). Das Kreiskennzeichen ist in aller Regel das Kfz.- Kennzeichen des Kreises. Ausnahmen gibt’s da nur für Kreise mit gleichen Kennzeichen, z.B. Leipzig und Leipziger Land. Da muss man sich etwas geeignetes überlegen.

Im Endeffekt ist die ID dann bundesweit eindeutig - ein großer Vorteil, wenn man mal Daten austauschen muss. Das Prinzip der ID wird auch für die Kampfrichter als Lizenznummer vergeben. Der Kreis, der dem Kampfrichter sein erstes Kampfrichterbuch ausstellt, bestimmt die Lizenznummer - und das soll die KariMy- ID sein. Sie erfüllt alle nötigen Bedingungen: Sie ist eindeutig. Es lässt sich feststellen, wer die Lizenznummer ausgegeben hat und es lässt sich sogar an der Lizenznummer erkennen, wann diese ausgegeben ist (hinter 8 Stellen der Nummer versteckt sich ein Zeit- Code).

Im Prinzip kann man auch andere Autoritäten als Urheber von IDs definieren, z.B. YSN für “Land Sachsen”. Somit wäre die gesonderte Vergabe von Landes- Lizenzen auch möglich.

Namen

Was kann KariMy noch?: Natürlich Namen verwalten (Karteireiter links neben Wettkämpfen).

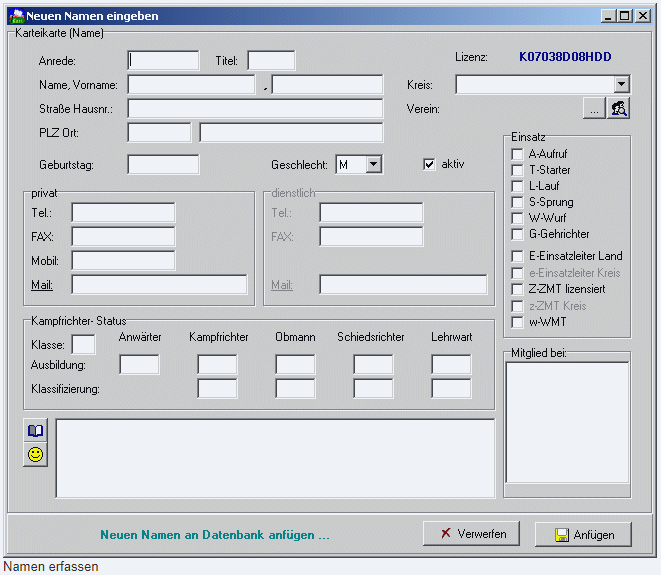

Hier sehen wir gleich mal die Eingabemaske für einen neuen Kampfrichter. Neben nötigen Adressdaten sind die Qualifikation und Einsatzmöglichkeiten nötig. Die unterstrichenen E-Mail- Adressen zeigen, dass man direkt aus KariMy auch E-Mails erzeugen kann.

Das blaue Buch unten links erlaubt das Erfassen von bis zu 64kB freiem Text, der Smiley führt auf eine Auszeichnungs- Tabelle. Vereinsnamen werden nur einmal in der Vereinstabelle erfasst, Namen werden dann nur auf den Verein zugeordnet.

“Mitglied bei:” ist ein interessantes Feature: Neben den Einsatzmöglichkeiten, die man mit Häkchen anwählt, kann man auch Gruppen erzeugen und Namen diesen Gruppen zuordnen. Z.B. haben wir eine Gruppe “Landeskampfgericht”. Die Namen der Mitglieder in dieser Gruppe werden durch Zuordnen zur Gruppe in diesem Namens- Editor abgelegt. Jeder kann Mitglied in beliebig vielen Gruppen sein, letztlich lassen sich auf einfache Weise auch Auszüge der Namen nach Gruppen- Mitgliedschaften erzeugen und auf Serienbriefe anwenden.

Lehrgänge

Lehrgänge sind ähnlich wie Wettkämpfe, haben nur leicht veränderte Eintragsdaten. Durch die gemeinsame Verwaltung von Wettkämpfen und Lehrgängen wird die zielgerichtete Förderung der Kampfrichter unterstützt.

Namensplan und Terminmeldung

Die einzelne Erfassung von Namen und Terminen bringt noch nicht viel. Namensplan und Terminmeldung bringen beides zusammen in einer Art Kreuzchen- Liste:

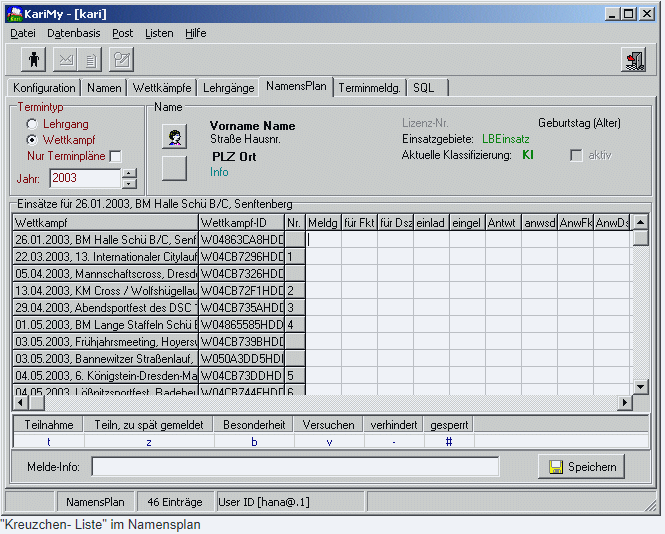

• Namensplan: Hier wird in einer Tabelle eine Liste aller Wettkämpfe oder Lehrgänge eines Jahres oder Jahres- Bereiches angezeigt und man kann einen Namen auswählen. Danach kann man für den Namen zu den einzelnen Terminen Daten erfassen.

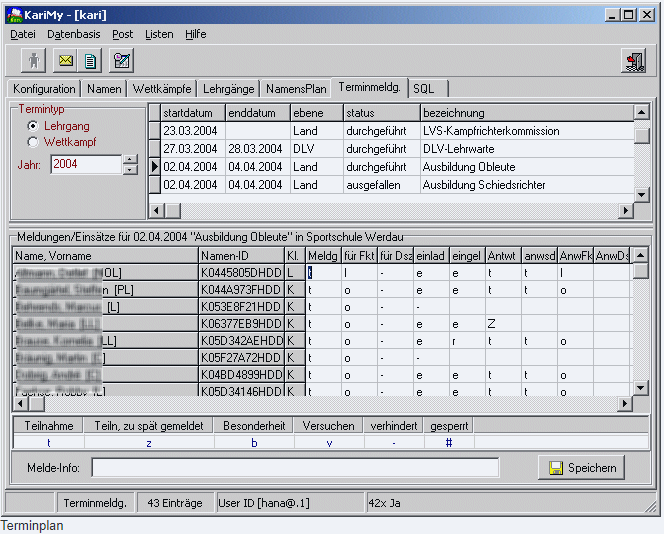

• Das Gegenstück dazu ist die Terminmeldung. Hier kann man nach Auswahl eines Termins alle dazu vorhandenen Namenseinträge bearbeiten:

Die Namen sind bewusst nicht lesbar. Folgende Informationen sind eintragbar:

• Meldung des Kampfrichters zu diesem Termin. In Sachsen werden Termine in aller Regel in einem Terminkalender angeboten. Die Kampfrichter melden sich dann auf diesen Terminplan hin zurück und bewerben sich um Einsätze. Unter Meldung kann man auch Besonderheiten der Rückmeldung vermerken. Zudem besteht die Möglichkeit, für jeden Namen Zusatzangaben unter “Melde- Info” zu speichern, um sie später bei den Einladungen zur Hand zu haben.
• für Funktion: In Vorbereitung des Wettkampfes lässt sich hier eine Planung für die Funktion machen, in der der Kampfrichter eingesetzt werden soll.
• für Disziplin: Auch diese Spalte dient Planungszwecken im Vorfeld der Veranstaltung
• einlad: Das ist die Abkürzung für “Einladen!”. Hier kann man entweder im Vorfeld oder auch mit dem KariMy- Einladungsmanager festlegen, welche Meldungen berücksichtigt werden sollen. Für hier markierte Einladungen oder Nachladungen werden Serienbrief- Daten erstellt.
• eingel.: Hier vermerkt KariMy, an wen Einladungen verschickt wurden, ggf. auch Nach- Einladungen.
• Antwt nimmt die Rückantwort des Kampfrichters auf die Einladung auf. Hier wird ähnlich der Melde- Info auch wieder die Möglichkeit geboten, kurze Zusatz- Informationen zu speichern.
• anwsd registriert, ob der Kampfrichter zur Veranstaltung anwesend war. Die beiden folgenden Spalten dienen dem Vermerken von Einsatz- Funktion und -gebiet.

Weitere Funktionen

Die hier vorgestellten Funktionen lassen nur ahnen, was man mit KariMy alles automatisieren kann. Das Erzeugen der Serienbrief- Vorlagen, von Melde-, Einladungs- und Einsatzlisten, vielfältige Statistik- Möglichkeiten bis hin zur Liste runder Geburtstage im aktuellen Jahr werden derzeit bereits unterstützt. Außerdem besteht eine Kopplung zum Mailprogramm, man kann Tabellen in die Zwischenablage, nach EXCEL, als Webseite, teilweise als PDF und in ein spezielles KariMy- Austauschformat exportieren, diese Tabellen- Ansichten können nach verschiedenen Kriterien gefiltert sein.

KariMy führt bei jedem Start ein Backup durch, wobei die letzten fünf Backups (nach Datum) gespeichert bleiben. Außerdem wird die Datenbank auf Fehler und Vollständigkeit bei jedem Programmstart getestet.

KariMy ist in Entwicklung. Die Verwendung unterliegt bestimmten Regeln, ist aber kostenfrei. Die Anwender sollen jedoch an der Weiterentwicklung mit Ideen und Beiträgen mitwirken. Fehlerfreiheit der Software wird nicht garantiert, aber angestrebt. Der Benutzer wird also kein rundherum fertiges Produkt vorfinden, aber er kann dafür die Richtung der Weiterentwicklung mit bestimmen. Bisherige Anwender beteiligen sich bereits rege an der Weiterentwicklung und haben schon eine Reihe guter Ideen beigetragen ...

KariMy ist eine speziell auf den Kampfrichtereinsatz ausgerichtete Datenbank- Software, die die

• kampfrichterseitige Vorbereitung von Wettkämpfen
• Nachbereitung
• Jahresauswertung
• Aus- und Fortbildung
• Qualifikation der Kampfrichter

verwaltet und unterstützt.

Kernstück ist eine verschlüsselte Offline- Datenbank mit

• Adressverwaltung
• Wettkampfverwaltung (jahresweise)
• Lehrgangsverwaltung (jahresweise)
• und Angaben zur Qualifikation und zu Besonderheiten beim Kampfrichtereinsatz

Diese Datenbank wird vom Kampfrichterwart bzw. der von ihm geleiteten Kommission gepflegt. Die Einsatzleiter der Wettkämpfe bekommen einen auf ihren Wettkampf bezogenen Ausschnitt zur Verfügung gestellt.

Erfasst werden zu Wettkämpfen und Lehrgängen

• die Anmeldung zum Wettkampf/Lehrgang
• die auf der Basis der Daten erstellte Einladung zum Wettkampf/Lehrgang
• die Rückantwort (Teilnahmebestätigung)
• die Anwesenheit
• das Einsatz- bzw. Lehrgebiet

Neben dem Erstellen der Einladungen wird der Datenbestand auch zur Abrechnung der Veranstaltungen genutzt.

Die gespeicherten Einsatz- und Lehrgangsdaten (Teilnahme, Inhalte) werden zur jährlichen Klassifikation herangezogen und ferner zur Planung künftiger Qualifikationen verwendet.

Jeder Kampfrichter kann einen Auszug seiner Personen- Daten als Karteikarte (PDF oder A4- Seite) bekommen, was auch zur regelmäßigen Auffrischung der Inhalte und ggf. erneuten Erlaubnis zur Speicherung der Daten herangezogen werden soll.

Mit geringem Aufwand kann auf Anfrage hin auch ein Datenauszug über Lehrgänge und Kampfrichtereinsätze personenbezogen hergestellt werden. Die Zustellung kann als unformatierte und unverdichtete Tabelle (Excel, csv) erfolgen (enthält ggf. viele Leerstellen).

Mit der Maßgabe der zielgerichteten Qualifikation ist eigentlich nicht vorgesehen, die Daten regelmäßig zu löschen.

Ausscheidende Kampfrichter werden aus Gründen der Datensparsamkeit für etwa 2 Jahre als "nicht aktiv" mitgeführt (sind i.d.R. unsichtbar) und sollten danach gelöscht werden.

KariMy ist ein Hilfsmittel für den Kampfrichterwart. Die Datenhaltung erfolgt in Regie und unter Aufsicht des Kampfrichterwarts, nicht des Herstellers der Software.

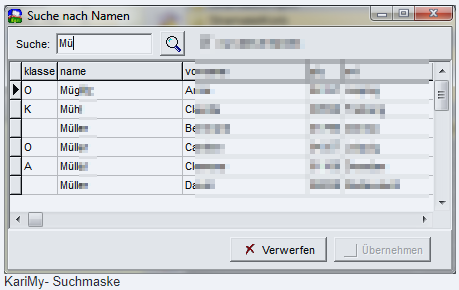

Eingabe Suchbegriff

In verschiedenen Programmen wird die Suchmaske in dieser oder ähnlicher Form eingesetzt. Sie wirkt als Filter auf eine zugrundeliegende Datenbank.

Im Eingabefeld oberhalb der Tabelle gibt man die ersten Zeichen des Suchbegriffs ein. Das kann der Anfang des Namens oder ggf. auch der Anfang einer Startnummer sein. Sobald die Ergebnismenge mit Eintippen des Suchbegriffs etwas eingeschränkt ist, wird in der Tabelle unterhalb des Eingabefeldes die entsprechend gefilterte und sortierte Ergebnismenge angezeigt.

Hinweis: Es genügt, einige Zeichen des Suchbegriffs einzugeben.

Auswahl des Suchergebnisses

Sobald in der Tabelle unterhalb des Eingabefeldes Suchergebnisse erscheinen, kann man mit der Cursortaste (Cursor runter) in die Tabelle wechseln und unter Verwendung der Cursortasten den gewünschten Eintrag auswählen -- ohne dass man im Eingabefeld weitere Buchstaben eintippen müsste.

Man kann diese Auswahl natürlich auch mit der Maus treffen.

Suche abschließen, Feld übernehmen

Sobald in der Tabelle unterhalb des Eingabefeldes Suchergebnisse erscheinen, ist auch ein Eintrag an der linken Kante der Tabelle mit einem schwarzen Pfeil markiert (i.d.R. erst einmal der erste Eintrag in der Liste). Navigiert man mittels Cursortasten oder Maus in der Tabelle, dann wandert diese Markierung mittels schwarzem Pfeil mit.

Sobald es solch eine Markierung mit dem schwarzen Pfeil gibt, hat die Suche ein gültiges Suchergebnis und der "Übernehmen"- oder "OK"- Button ist aktiv. Man muss zum Abschließen der Suche nicht zwingend diesen Button per Maus drücken, sondern man kann auch einfach die - oder - Taste auf der Tastatur drücken, da man ja ohnehin mit den Fingern gerade noch auf der Tastatur unterwegs ist.

 Fazit: Das Suchfeld stellt eine effektive Möglichkeit zum schnellen Auffinden von Einträgen dar und lässt sich sehr effektiv mit der Tastatur bedienen (Cursor- und - Taste).

Im Karteireiter Terminmeldung wählt man den betreffenden Termin aus und registriert die Anwesenheit zumindest in der Spalte "anw.".

Hat man die Anwesenheit komplett erfasst, öffnet man über das Menü Terminmeldung die Auszahlungsliste (Eintagesliste). Das Zusammenstellen erfordert etwas Zeit, anschließend erscheint eine Tabelle mit den Abrechnungsdaten der als anwesend registrierten Mitarbeiter.

Einträge anpassen, Zeiten ändern, Tagegeld berechnen:

Man kann nun durch die Tabelle navigieren und Anpassungen an den Stellen vornehmen, an denen die getroffenen Annahmen von KariMy nicht zutreffen. Insbesondere dürfte das die Zeiten der Abwesenheit vom Wohnort betreffen. Hier hat KariMy mangels separater Erfassung einfach 1/2 Stunde vor Einweisungsbeginn bis 1/2 Stunde nach Wettkampfende angenommen.

Nachdem alle Zeiten und ggf. andere Änderungen vorgenommen wurden, klickt man im Menü "Liste" den Eintrag "Tagegeld berechnen" an. Nun bestimmt KariMy anhand der in der Liste aufgeführten Zeiten das Tagegeld neu und rechnet die Summen neu zusammen.

Auch bei anderen Änderungen berechnet KariMy nach Verlassen des entsprechenden Eingabefeldes bzw. der Eingabezeile die Summen automatisch neu.

Daten speichern:

Wenn in der Liste Daten manuell verändert wurden, dann ist es sinnvoll, die Tabelle über das Dateimenü zu speichern. Jedes erneute Aufrufen der Auszahlungslisten- Funktion errechnet ja wieder nur aus den in der Datenbank erfassten Angaben die Werte, manuelle Änderungen in der Auszahlungsliste werden nicht in die Datenbank übernommen!

Nach einem ggf. erneuten Erzeugen der Auszahlungsliste kann man die ursprünglich gespeicherte Liste wieder von der Festplatte in die Tabelle laden und mit dieser weiter arbeiten.

Zeilen löschen:

Muss man einen Namen aus der Liste löschen, dann genügt es, das Namensfeld leer zu machen. Beim erneuten Sortieren oder beim Erzeugen der Druckliste wird der auf diese Weise leere Eintrag dann entfernt.

Druckliste erzeugen:

Beim Erzeugen der Druckliste wird der Inhalt sortiert und auf A4-Querformat-Blätter verteilt. In der Druckvorschau kann man die Drucklisten als PDF speichern oder direkt ausdrucken.

Vorbereitung:

Sollen Mehrtagesveranstaltungen tagesübergreifend abgerechnet werden, dann kann man die zugehörigen Termine in der Wettkampfterminverwaltung zu einer Termingruppe zusammenführen. Dazu wählt man im Karteireiter Wettkämpfe den Button Wk.-Gruppe.

Abrechnungsdaten erfassen:

Im Karteireiter Terminmeldung wählt man einen der zur Termingruppe gehörenden Termine aus. Zwischen den beiden Teilfenstern "Terminansicht" (oben) und "Meldungen/Einsätze" (unten) findet sich der Button "Abr.-Formular". Klickt man auf diesen Button, dann öffnet sich das Erfassungsfenster für die Reisekostenabrechnung, wobei gleichzeitig eine Suchanfrage für den Mitarbeiternamen angeboten wird. Hat man diesen ausgesucht, dann kann man seine Angaben zu den Reisekosten und zum überwiegenden Einsatz erfassen. Die Angaben zum Einsatz werden beim Speichern dieses Formulars für alle zur Termingruppe gehörenden Tage übernommen (sofern nicht bereits ein Eintrag vorhanden ist), man kann nachträglich noch in der Melde-/Einsatzübersicht die einzelnen Tage unterschiedlich erfassen.

Mitarbeiter, die eine vom Veranstalter gestellte Übernachtung beanspruchen, bekommen ein entsprechendes Häkchen gesetzt, woraufhin für sie ggf. der 24h- Tagegeld-Satz wirksam und die konfigurierte Frühstückspauschale abgezogen wird. Für alle anderen Mitarbeiter wird max. der unter dem 24h- Satz geringere Tagegeldsatz berücksichtigt (intern wird mit max. 23h Anwesenheit je Tag gerechnet).

Hinweis: Man kann sich Abrechnungsformulare über den Menüpunkt "Terminmeldung" -> "Auszahlungsliste" -> "A6 Abrechnungszettel drucken" ausdrucken und ausschneiden und diese dann durch die Mitarbeiter ausfüllen lassen.

WICHTIG: Natürlich sollte man keine Abrechnungsdaten für Leute erfassen, die letztlich an keinem Tag anwesend sind. Sie würden aufgrund der erfassten Abrechnungsdaten dann trotzdem auf der Abrechnungsliste erscheinen.

Neben dem Abzug einer Frühstückspauschale bei Übernachtung kann auch eine Verpflegungspauschale konfiguriert werden. Diese enthält dann ggf. die Restsumme des Tagesabzugs und wird an allen Anwesenheitstagen vom Tagegeld abgezogen (Frühstück an einem Anwesenheitstag weniger). Liegen besondere Bedingungen vor, muss man ggf. das Tagegeld manuell ändern (s.u. bei "Einträge anpassen").

Hat man die Anwesenheit komplett erfasst, öffnet man über das Menü Terminmeldung die Auszahlungsliste (Liste für Wettkampfgruppe). Das Zusammenstellen erfordert relativ viel Zeit, anschließend erscheint eine Tabelle mit den Abrechnungsdaten der als anwesend registrierten Mitarbeiter. Hier werden die Zeiten und Angaben aus dem Abrechnungsformular verwendet, bei der für den Einsatz maßgeblichen Entschädigung wird der höchstwertige Einsatz angesetzt.

Einträge anpassen, Zeiten ändern, Tagegeld berechnen:

Man kann nun durch die Tabelle navigieren und Anpassungen an den Stellen vornehmen, an denen die getroffenen Annahmen von KariMy nicht zutreffen.

Nimmt man noch Änderungen an den Zeiten vor, muss im Menü "Liste" der Eintrag "Tagegeld berechnen" nochmals angeklickt werden. Nun bestimmt KariMy anhand der in der Liste aufgeführten Zeiten das Tagegeld neu und rechnet die Summen neu zusammen.

Auch bei anderen Änderungen berechnet KariMy nach Verlassen des entsprechenden Eingabefeldes bzw. der Eingabezeile die Summen automatisch neu.

Daten speichern:

Wenn in der Liste Daten manuell verändert wurden, dann ist es sinnvoll, die Tabelle über das Dateimenü zu speichern. Jedes erneute Aufrufen der Auszahlungslisten- Funktion errechnet ja wieder nur aus den in der Datenbank erfassten Angaben die Werte, manuelle Änderungen in der Auszahlungsliste werden nicht in die Datenbank übernommen!

Nach einem ggf. erneuten Erzeugen der Auszahlungsliste kann man die ursprünglich gespeicherte Liste wieder von der Festplatte in die Tabelle laden und mit dieser weiter arbeiten.

Zeilen löschen:

Muss man einen Namen aus der Liste löschen, dann genügt es, das Namensfeld leer zu machen. Beim erneuten Sortieren oder beim Erzeugen der Druckliste wird der auf diese Weise leere Eintrag dann entfernt.

Druckliste erzeugen:

Beim Erzeugen der Druckliste wird der Inhalt sortiert und auf A4-Querformat-Blätter verteilt. In der Druckvorschau kann man die Drucklisten als PDF speichern oder direkt ausdrucken.

In der Konfiguration von KariMy kann man das Tagegeld für verschiedene Stunden der Abwesenheit vom Wohnort vorbereiten.

KariMy setzt für jeden anwesenden Kampfrichter 30 Minuten Anreisezeit vor Beginn der Kampfrichtereinweisung und 30 Minuten Heimweg automatisch ein, sofern diese Zeiten nicht separat erfasst werden. Diese (oder die separat erfassten) Zeiten erscheinen dann auch automatisch in der Abrechnungsliste, allerdings nicht das daraus berechnete Tagegeld.

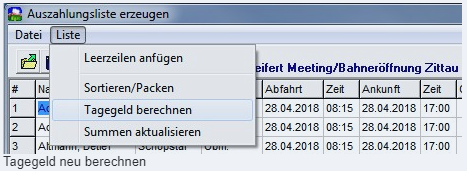

Um das Tagegeld zu berechnen, muss im Menü der entsprechende Eintrag gewählt werden:

Hintergrund:

Diese Funktion braucht man ohnehin, wenn man manuell in der Liste geändert hat. Eine automatische Aktualisierung wäre hinderlich, falls man Änderungen vorgenommen und diese für die spätere weitere Verwendung gespeichert hat. Daher ist stets eine manuelle Anpassung erforderlich.

KariMy erzeugt von Hause aus Abrechnungslisten zur Auszahlung, die der Finanzer direkt verwenden kann.

Möchte man den Kampfrichtern zusätzlich eine Auszahlungsquittung für's Finanzamt mitgeben oder soll die Abrechnung auf Honrarvereinbarungen erfolgen, dann lässt sich das über eine Serienbrief- Funktion machen:

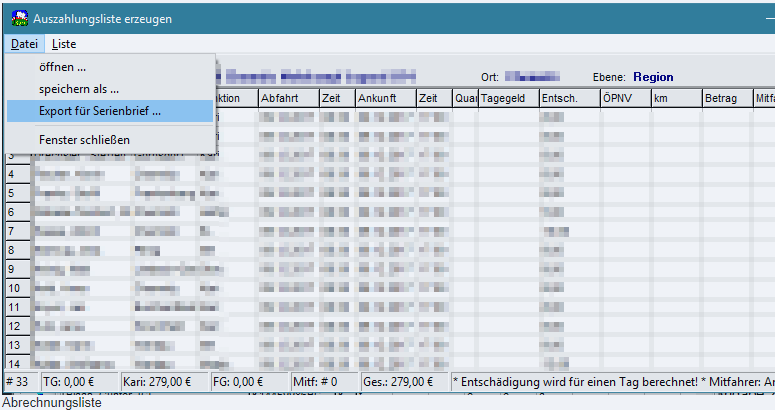

Dazu exportiert man die Steuerdatei aus der vorbereiteten Auszahlungsliste auf eine Textdatei (z.B. "Auszahlung4Word.txt"), die man anschließend in Word oder einer anderen Textverarbeitung als Serienbrief- Datenquelle verwendet.

Im Serienbrief- Dokument heißen die Elemente so, wie im nachfolgenden Beispiel in der rechten Spalte zu sehen:

Damit lässt sich nun ein beliebiges Serienbrief- Dokument gestalten und anschließend ausdrucken, wobei auf jeder Druckseite eine Zeile aus der o.a. Auszahlungsliste als Datenquelle verwendet wird.

Wettkämpfe werden i.d.R. von einem Wettkampfbüro unterstützt, das die Anmeldungen kanalisiert, daraus Wettkampflisten erstellt und danach die erzielten Wettkampfleistungen erfasst.

Die Erfassung der Meldungen und Leistungen erfolgt unter Verantwortung des Veranstalters, der normalerweise Mitglied im entsprechenden Sportverband ist, welcher letztlich die Teilnahme- und Datenschutzbedingungen erstellt und verantwortet.

Da die Teilnahme an Wettbewerben ohne Erfassung der Leistungen und ohne deren Zuordnung auf die Athleten wenig sinnvoll ist, müsste jeder Teilnehmer der entsprechenden Erfassung und Verarbeitung bereits durch seine Anmeldung zustimmen. Dies ist in den Sportverbänden entsprechend geregelt, so dass auch die Veröffentlichung von Wettkampfergebnissen und Fotos dadurch erst einmal genehmigt ist.

Sie können dieser Veröffentlichung widersprechen. In diesem Fall müsste der Veranstalter den Widerspruch an den Sportverband weitergeben, was letztlich dazu führen dürfte, dass Sie in keine Startlisten mehr aufgenommen werden können und dadurch die Erfassung von Ergebnissen verhindert wird.

Die Ergebnisse fließen regelmäßig unmittelbar nach Veröffentlichung der Ergebnisse in Bestenlisten ein. Das erschwert letztlich das Löschen einzelner Personen und Leistungen aus den Bestenlisten und stellt infrage, wie dann mit den Positionen bei fehlenden Leistungen umgegangen werden soll. Sollen die fehlenden Einträge mitgezählt und als N.N benannt werden, oder sollen die Positionen einfach weggelassen werden wohl wissend, dass es da noch Personen mit besseren Leistungen gegeben hat?

Daher sind Sie als Teilnehmer aufgefordert, sich vor der Meldung zu einem Wettkampf zu überlegen, ob Sie mit der Veröffentlichung einverstanden sind und dann auch an dem entsprechenden Wettkampf teilnehmen.

Inhalte der Website

Alle Informationen der Website sind rein informativ und unverbindlich. Die Bereitstellung unter unserer Verantwortung erfolgt nach sorgfältiger Bearbeitung, für Richtigkeit, Vollständigkeit und Aktualität wird jedoch keine Gewähr übernommen.

Übermittelte oder gespeicherte Informationen aus Fremdquellen unterliegen nicht der Verantwortung dieser Website und unsererseits besteht nicht die Pflicht, diese zu prüfen (TMG §8..10). Gesetzlichen Verpflichtungen zum Sperren oder Entfernen solcher Inhalte kommen wir bei Bekanntwerden unproblematisch und ohne Kostenaufwand nach.

Verwendete Begriffe auf unserer Website können eingetragene Warenzeichen oder anderweitig geschützte Namen des jeweiligen Schutzrechts- Inhabers sein. Wir verwenden diese Begriffe ggf. nicht in kommerzieller Absicht, aus deren Verwendung lassen sich keinerlei Ansprüche ableiten.

Verknüpfungen

Bei Verknüpfungen auf fremde Inhalte haben wir keinen Einfluss auf die dort hinterlegten Inhalte und können dafür keine Gewähr oder Haftung übernehmen, zumal diese nach der Verlinkung ohne unser Wissen verändert worden sein können. Zum Zeitpunkt der Verlinkung bestand unseren Ermessens nach kein Anlass zu Beanstandungen. Gesetzlichen Verpflichtungen zum Sperren oder  Entfernen solcher Verlinkungen kommen wir bei Bekanntwerden unproblematisch und ohne Kostenaufwand nach.

Urheberrecht

Alle Inhalte der Website sind urheberrechtlich geschützt. Es ist nicht gestattet, Inhalte, Bilder und andere Inhalte zu kopieren und   weiterzuverwenden. Die Verwendung von Inhalten unseres Internet- Auftritts oder Teilen davon außerhalb unserer Website ist  zustimmungspflichtig.  Sollte ein kommerzieller Anbieter oder Rechteinhaber seine Rechte verletzt sehen oder sollten Sie andere rechtliche Probleme  entdecken oder Einwände gegen die Gestaltung dieser Website haben, wenden Sie sich kostenlos per E-Mail an den Webmaster der Webseite.

Wir sind bemüht, Ihr Anliegen kurzfristig zu bearbeiten und die Verletzung fremder Rechte zu beseitigen.

Sollten Sie Fragen zu diesem Artikel haben, dann wenden Sie sich an den Webmaster der Website, die hierher verwiesen hat.

Seitens des Betreibers der Website erfolgen kein Logging oder Tracking der Benutzer, keine Informationsspeicherung und keine Informationsweiterleitung bzgl. des Nutzungsverhaltens.

Bei Benutzung von Webformularen werden die dort eingegebenen Inhalte in einer einzelnen E-Mail an den Adressaten geleitet und per SSL geschützt. Diese Inhalte werden nicht auf der Website gespeichert, sondern nur der lokalen Verarbeitung zugeführt. Siehe hierzu im gesonderten Artikel zu E-Mail und Webformularen

Bei jeder Nutzung des Internets sollte sich jeder Nutzer bewusst sein, dass seine Verbindungsdaten (insbesondere die IP-  Adressen) zwangsweise zwischengespeichert werden müssen, um eine Verbindung herstellen zu können. Provider (und Webhoster) sind auch verpflichtet, diese Verbindungsdaten eine gewisse Zeit aufzubewahren. Wir als Betreiber dieser Website verwenden die vom Provider aufgezeichneten Logfiles nicht.

Sollten Sie Fragen zu diesem Artikel haben, dann wenden Sie sich an den Webmaster der Website, die hierher verwiesen hat.

Die Videowand ist ein zweiter Bildschirm am PC/Notebook, die über DVI-, HDMI-, Displayport- oder VGA- Stecker mit dem PC verbunden wird.

Sie kann entweder als gespiegelter Desktop des Hauptbildschirms eingerichtet werden, oder sie stellt eine Erweiterung des Desktops dar.

Zwischen Videowand und PC/Notebook ist eine Scanner- Box geschaltet (manchmal ist die Baugruppe auch im PC eingebaut). Diese ist per Monitor- Kabel mit dem PC und zur Videowand mit einem RJ45- Kabel (ähnlich einem Netzwerkkabel) oder Glasfaser verbunden. Die Scanner- Box tastet die Bildpunkte der Desktop- Grafik ab und überträgt das entsprechende Pixel- Signal an die Videowand. Die Videowand hat meist eine geringere Auflösung als der Desktop, so dass ggf. nur Teile des Bildinhalts als Videowand- Bild erscheinen.

Zwischen Scannerbox und PC/Notebook kann auch ein Scaler geschaltet werden, der ggf. das Desktop- Bild von Vollbilddarstellung auf die Pixelgröße der Videowand skaliert. Meist hat der Scaler weitere Eingänge für Videoquellen, so dass man auch andere Videosignale auf die Videowand einmischen/umschalten kann. Für Textdarstellungen wirkt eine skalierte Darstellung oft unscharf, hier sollte eine pixelgenaue Abtastung  vorgezogen werden, also das auf dem Desktop dargestellte Bild genau die Größe (Anzahl Pixel) der Videowand haben.

Gespiegelter Desktop- Bildschirm

Wird der PC/Notebook nur zur Ansteuerung der Videowand verwendet, ist das Spiegeln des Haupt- Desktops sinnvoll. I.d.R. soll der Desktop hierfür eine Auflösung von 1024x768 Pixel haben.

Am besten ordnet man das Videowand- Bild links oben auf dem Desktop an und lasst die Scannerbox ab der Position [0,0] bis zur Größe der Videowand die Pixel des Desktops abtasten.

Erweiterter Desktop- Bildschirm

Man kann das Display für die Videowand auch auf einem erweiterten Desktop- Bildschirm darstellen. Wählt man diese Einstellung, dann beginnt der Bildschirmausschnitt für die Videowand z.B. rechts neben dem Bildschirmrand des (sichtbaren) Desktops. Fährt man mit dem Mauszeiger über den rechten Rand des sichtbaren Desktops hinaus, dann wird der Mauszeiger auf der Videowand sichtbar.

Bildschirm- Hintergrund

Es ist sinnvoll, den Desktop- Hintergrund auf einfarbig schwarz zu stellen. Dadurch erscheint dem Betrachter die Videowand ausgeschaltet, wenn man gerade keine Bildschirmausgaben für die Videowand laufen lässt.

Bei der Installation darauf achten, dass das Password für den Standardnutzer “sa” korrekt eingegeben wird.

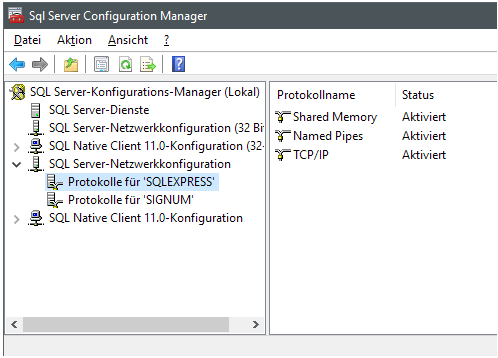

Im Konfigurationsmanager das TCP/IP- Protokoll aktivieren:

und den SQL Server-Browser- Dienst auf automatischen Start einstellen:

Anschließend den SQL- Server neu starten.

Im Management- Studio überprüfen, dass der Nutzer “sa” vorhanden ist. Falls es Probleme mit dem Zugriff von “localhost” aus gibt, dann ggf. hier auch das Password noch mal neu setzen:

Für den Zugriff via IP- Adresse müssen die entsprechenden Ports im Firewall freigeschaltet werden.

Das Batchfile “Firewall4SqlExpress.bat” im Admin- Modus übernimmt diese Aufgabe und stellt folgende Ports ein:

• TCP 1433 und 1434           (wird für den Datenzugriff benötigt)
• UDP 1434                         (wird zum Finden des SQLExpress Services benötigt)

Rechner neu starten und per GameCtrl den Zugriff prüfen via

              localhost\sqlexpress

und

              192.168.1.2\sqlexpress  (falls die lokale IP- Adresse 192.168.1.2 ist)

Jetzt sollte die SQL Express- Datenbank sowohl lokal als auch im Netzwerk erreichbar sein. Falls sie von einem anderen Notebook aus trotzdem nicht erreichbar ist, dann

• “Firewall4SqlExpress.bat” auch auf dem anderen Notebook im Admin- Modus 1x laufen lassen
• Die IP- Einstellungen prüfen (statische IPv4- Adresse im gleichen Subnetz richtig eingestellt?)
• Ist das Netzwerk ein “privates Netzwerk”, ggf. ein “öffentliches Netzwerk” durch Erstellen einer Dateifreigabe zu einem privaten machen.

Im einfachsten Fall spiegelt man einfach einen Teil seines Desktops auf die Videowand und hat damit die gewünschten Informationen zur Anzeige gebracht.

Nun ja - i.d.R. wird das nicht so befriedigend sein, weil die PC- Programme eher selten eine geeignete Darstellung für die Videowand haben. Textdarstellungen auf der Videowand sehen am besten aus, wenn der Hintergrund dunkel ist. PC- Programme verwendet i.d.R. aber einen weißen oder hellen Hintergrund.

VWall Server

Der VWall Server stellt in der Größe der Videowand ein schwarzes Rechteck auf dem Desktop dar, so dass der DVI- Scanner genau diesen Bereich zur Anzeige auf der Videowand abscannen kann.

Im Bild ist unterhalb des Videowand- Bereichs noch das Konfigurationsfenster zu sehen. Mit Hilfe dieses Fensters lässt sich u.a. auch die Videowand auf Fehler testen.

Beim Starten des Servers wird eine Digitaluhr angezeigt (wie im Bild zu sehen).

Zur Ansteuerung des Servers wird ein VWallClient verwendet.

VWall Client

Der VWall Client kann abgesetzt vom VWall Server betrieben werden. Das ist sinnvoll, wenn der Anschluss der Videowand nicht an der Stelle vorhanden ist, wo der Bediener der Videowand seinen Platz einnehmen wird. Der Server kann vom Client aus über ein lokales Netzwerk ferngesteuert werden.

Dort wo es sinnvoll ist, kann die VWall Client- Software auf dem gleichen PC/Notebook laufen, wie der VWall Server. Sinnvoll ist das dann, wenn der Anschluss zur Videowand in der Nähe des Bedienerplatzes vorhanden ist und die Videowand nur wenige Pixel hat, so dass der Bildausschnitt der Videowand nur einen kleinen Bereich des Bediener- PC/Notebook- Desktops belegt.

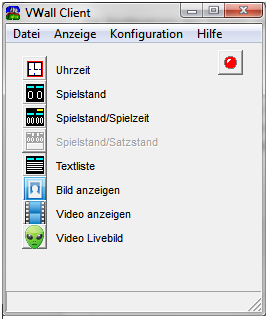

Der Workflow- Bildschirm des VWall Clients sieht z.B. so aus:

Wenn die Netzwerkverbindung zum VWall Server funktioniert, dann leuchtet die Verbindungs- LED grün und die einzelnen Funktionen sind anwählbar.

Uhrzeit

Es wird eine Digitaluhr auf der Videowand dargestellt. Das entspricht auch der Starteinstellung des VWall Servers (im Bild s.o.).

Spielstand , Spielstand/Spielzeit

Für die meisten Sportspiele geeignet wird entweder nur der Spielstand für zwei Mannschaften oder zusätzlich noch eine laufende Spieluhr angezeigt.

Textliste

Anzeigbar sind z.B. frei editierbare Textinformationen oder auch Daten aus angeschlossenen anderen Programmen.

(vgl. separater Artikel zur Textliste)

Bild- und Video- Anzeigen

Nach Auswählen einer Quelle / Datei wird das entsprechende Element vom Client auf den Server kopiert und dort in die Anzeige geladen.

• Bilddateien: Vorrangig für JPG- Dateien, ggf. auch .BMP (aber wegen der Dateigröße nicht zu empfehlen)
• Videodateien: Möglichst kleine Dateien in Videoformaten, für die auf dem Server ein Codec vorhanden ist (unbedingt vorher probieren!)
• Livebild: Sofern am Server ein Videograbber vorhanden ist, kann auch en Livebild angezeigt werden.

Die Anzeige erfolgt immer leicht verzögert, weil zuerst die anzuzeigende Datei auf den Server kopiert werden muss.

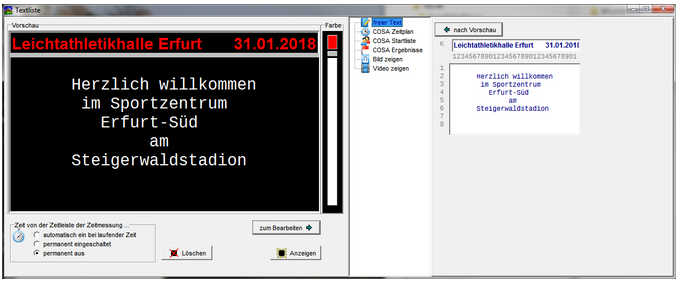

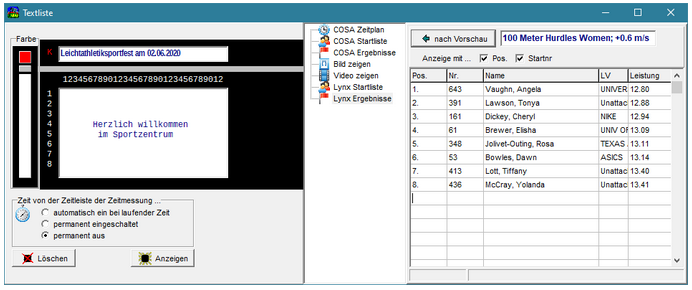

Im VWall Client ist ein wesentliches Element die Textliste:

Diese ermöglicht das Anzeigen von bis zu 8 Zeilen freiem Text sowie einer Kopfzeile.

Zusätzlich bietet sie noch an, Daten von externen Quellen zu übernehmen und zur Anzeige zu bringen.

Links ist das Vorschaubild der Videowand zu sehen, rechts daneben die Farbsteuerung, mittig der Workflow und rechts die im Workflow eingestellte Funktion (hier "Freitext").

Rechts aus der Funktion kann der Inhalt in die Vorschau übernommen werden. Passt alles, dann kann unterhalb der Vorschau die Übertragung zum Server ausgelöst werden ("Anzeigen"). Passt es noch nicht, dann können die Inhalte auch in den Freitext-. Editor geladen und nachbearbeitet werden (vor allem für fremde Inhalte interessant).

Im Beispiel können 8 Zeilen á 31 Zeichen dargestellt werden. Die Zeichen haben einen äquidistanten Zeichenabstand, so dass sie leicht formatier- und bearbeitbar sind. In der aktuellen Version werden alle Texte äquidistant angezeigt.

Anbindung von Zeitmesstechnik

Zeitanzeige

Über ein serielles Interface können Signale zu einer OMEGA UNT- Zeitleiste parallel mitgelesen werden. Im Modus "automatisch ein bei laufender Zeit" wird bei laufender Zeit ein Overlay- Display eingeblendet und die aktuell laufende Zeit dargestellt. Bleibt nach dem Zieldurchlauf die Zeitanzeige mit der Siegerzeit stehen, dann bleibt diese noch für ca. 10s im Overlay stehen, bevor das Overlay ausgeblendet wird.

LIF- Anzeige für FinishLynx

Die Integration der Anzeige von LIF- Dateien der Zeitmessanlage FinishLynx ist derzeit nicht implementiert, da die Anzeige der Laufergebnisse aus der Wettkampf- Software mehr Inhalte bereitstellen kann, als das via LIF- Austausch möglich ist.

Anbindung von Fremdprogrammen

Leichtathletik- Software SELTEC

Bis zur SELTEC T&F- Version 2.x wurde zwischen SELTEC und dem VWall Client ein dateibasierter Datenaustausch unterstützt, wobei teilweise auch die Einbindung der Zeitmesstechnik von FinishLynx zur Anzeige von Laufergebnissen integriert war. Mit Beginn der Abkündigung von SELTEC T&F 2.5 hat SELTEC den Support eingestellt und ist nun bestrebt, jegliche Export- Interfaces zu unterbinden um so eigene Produkte in den Markt zu drücken.

Daher wurde der Support für SELTEC im VWall Client 2017 eingestellt und für SELTEC T&F 3.x auch keine weitere Entwicklung mehr vorgenommen.

Leichtathletik- Software COSA Win

Im Gegensatz zu SELTEC unterstützt COSA seit vielen Jahre konstant geeignete Austauschformate und damit die Integration auch fremder Dienstleistungen mit der COSA- Software. Dadurch sind preisgünstige (bis kostenlose) Lösungen möglich.

Zur Anbindung von COSA Win an den VWall Client wird gegenwärtig der netwerkgebundene Datenaustausch verwendet. Sobald von COSA Win ein Datenprotokoll für die Anzeige versendet wird (in der Ansage- Steuerung von COSA Win), erscheint dieses in der Startlisten- oder Ergebnis- Vorschau.

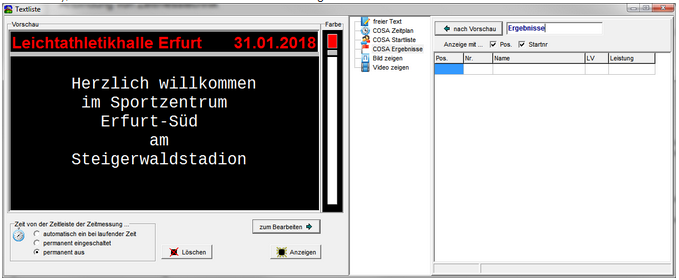

Die Tabelle der Ergebnisvorschau lässt sich auch editieren. Je nach Notwendigkeit kann man die Spalten Pos. und Nr. auch für die Anzeige auf der Videowand ausblenden, um mehr Platz zu gewinnen (Häkchen löschen).

Der Ablauf ist immer der gleiche:

• Prüfen der erhaltenen Daten und Überschrift, ggf. modifizieren
• Senden an das Vorschaufenster nach links
• Prüfen der Vorschau, ggf. noch an den Texteditor nach rechts "zum Bearbeiten" senden und noch einmal nacharbeiten
• Absenden an die Videowand (an den VWall Server).

Aktueller Status für COSA- Daten:

• Im Austauschprotokoll des COSA- Partners des verwendeten Datenprotokolls sind keine Vereinsangaben vorgesehen. Ggf. müsste man bereits in COSA als LV- Kennung ein Vereinskürzel angeben, wenn man das anzeigen möchte.
  Hier wird es künftig ein erweitertes Austauschprotokoll geben, das auch die Übermittlung der Vereinsangaben erlaubt.
• COSA begrenzt die Übertragung derzeit auf 8 Zeilen je Seite, die nächsten Zeilen werden separat gesendet.
  Der VWall Client kann beliebig lange Listen empfangen. Der Bediener markiert dann ggf. die erste an die Vorschau zu übermittelnde Zeile, bevor er die markierte und die folgenden 8 Zeilen in die Vorschau überträgt.



VWall Client / Server -- künftige Erweiterungen

Netzwerk- Protokoll Client/Server

Zwischen VWall Client und VWall Server wird derzeit ein verschlüsseltes Binärprotokoll verwendet, dessen Übertragungskapazität wegen eines 8-Bit-Längenfelds in der Verschlüsselung begrenzt ist.

Das Protokoll wird ausgetauscht gegen ein anderes Verschlüsselungs- und Transportverfahren, mit welchem auch besser auf Erweiterungen reagiert werden kann.

Netzwerk- Protokoll für Datenzuspieler

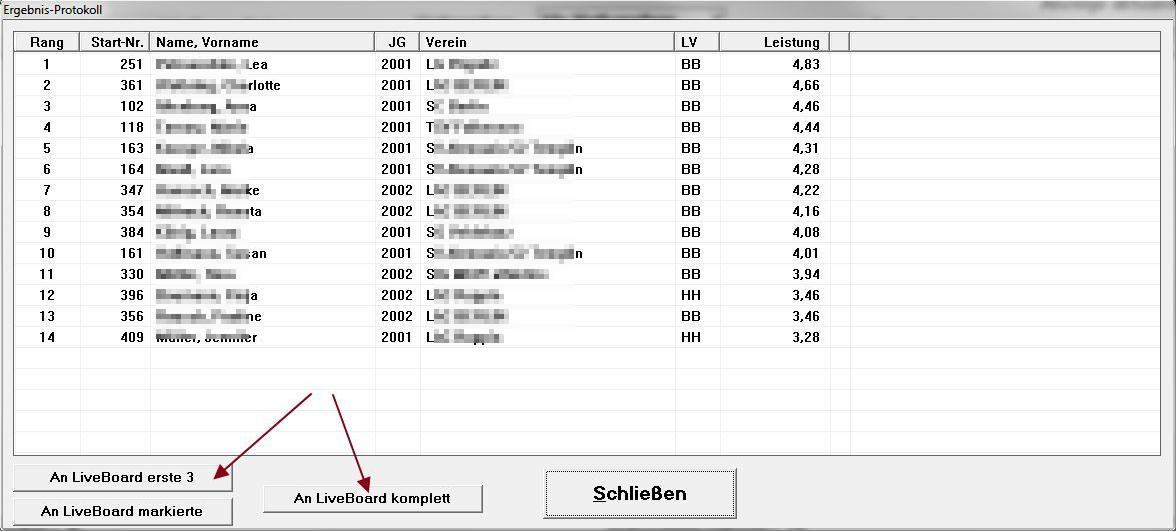

Das derzeit verwendete Zuspieler- Protokoll (Liveboard) zwischen COSA Win und der Anzeigesteuerung ist auf bestimmte Felder begrenzt, wodurch z.B. nicht ohne weiteres die Übertragung der Vereinsangaben erfolgen kann. Der VWall Client wird ein neues JSON- basiertes Übertragungsprotokoll bekommen, um zusätzliche Felder problemlos einpflegen zu können. Auch der Zuspieler bietet eine verschlüsselte Übertragung an.

Tabellendarstellung

Der VWall Server wird um eine Darstellungsform ergänzt, mit der Tabelleninhalte darstellbar werden. Dadurch kann ein Font mit variablem Zeichenabstand verwendet werden, der es erlaubt, mehr Zeichen je Zeile bzw. je Tabellen- Element unterzubringen. Die Tabellendarstellung erhält in diesem Zusammenhang eine Skalierungs- Funktion, so dass eine bessere Anpassung an verschieden große Videowände möglich ist.

Mit der Inbetriebnahme zunehmend größerer Videowände mit feinerer Auflösung (mehr Höhe, Breite und mehr Pixel) können ggf. auch mehr als 8 Zeilen darstellbar werden. Die Spalten werden sowohl statisch konfigurierbar als auch dynamisch durch die Inhalte steuerbar werden (automatische Vergrößerung der Spaltenbreite in dem Fall, wenn die Nachbarspalte aktuell keinen Inhalt hat).

Kooperation mit anderen Anbietern

Funktionale Erweiterungen wird es in Zusammenarbeit mit kooperationswilligen Anbietern von Inhalten geben, z.B. auch zum Ersatz von Spielstandsanzeigen durch Videowände und Ansteuerung aus vorhandenen Bedienpulten (Stramatel bietet sich für solche Anpassungen an).

Die Entwicklung / Anpassung der Software VWallClient / VWallServer erfolgt aufwandsbasiert. Der Nutzer erhält die Software vom Vertriebspartner zum Einmal- Preis, welcher sich im wesentlichen an den Kosten zur Erstellung der gewünschten Funktionen und den Handling- Kosten orientiert.

Die Software wird zeitlich unbegrenzt in dem Zustand "as is" auf den Nutzer lizensiert. Es entstehen bei Bedarf lediglich Kosten für weitere Anpassungen.

Die Lieferung im Zustand "as is" beinhaltet im Gegenzug die Freistellung des Lieferanten / Herstellers gegen jegliche Gewährleistung oder Haftung.

Für die Wettkampfsoftware COSA WIN gibt es eine kostenfreie und sich selbst auf Tafelgröße skalierende Anzeigesoftware. Diese benötigt keinen VWAllClient, so lange man nur die von COSA WIN in der Sprechersteuerung ausgesendeten Übersichten, Start- und Ergebnislisten sowie Siegerehrungsansichten verwendet.

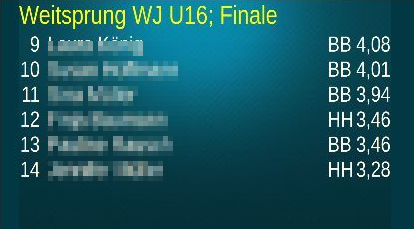

Die Anzeige auf der Videowand erfolgt mit 8 Zeilen Inhalt sowie einer Überschriftszeile. Die Überschriftszeile enthält bis zu zwei Anzeige- Elemente ("Spalten"), die Inhalte können z.B. 5 Spalten enthalten, wobei die Spaltenbreiten je nach Inhalt automatisch bestimmt werden.

Die automatische Größenanpassung erzeugt ein gut lesbares Anzeigebild, sofern das Seitenverhältnis der Tafel nicht zu exotisch ist und die Gesamthöhe der Tafel 9 Zeilen Text lesbar darstellen kann.

Die Software wurde in Abstimmung mit COSA WIN für diese Anwendung entwickelt. Eine besondere Lizenz für diesen VWallServer ist nicht erforderlich.

Der VWallClient 2.x kann auch mit diesem VWallServer zusammenarbeiten und ist ebenfalls kostenfrei nutzbar.

Im nachfolgend beschriebenen Beispiel soll ein kleiner Laufwettkampf mit einer Zeitmessanlage FinishLynx und ggf. COSA WIN konfiguriert und beschrieben werden.

Zum Einsatz kommt eine Videowand, die 8 Zeilen Text zzgl. einer Überschriftszeile darstellen kann. Im Beispiel sollen nur max. 4 Läufer je Lauf starten und die Videowand soll neben dem aktuellen Zieleinlauf auch die aktuelle Gesamtwertung anzeigen können.

Anzeige Laufergebnis und Gesamtwertung auf einer Videoscreen- Seite

Einen Mix aus aktuellen Ergebnissen mit einem Zwischenwertungsstand kann man meines Wissens weder mit COSA WIN noch mit SELTEC derzeit zur Anzeige bringen. Daher soll hier die Einbindung der Zeitmessanlage Abhilfe schaffen, hier am Beispiel der FinishLynx.

Ergebnisse aus FinishLynx übernehmen

Die FinishLynx liefert alle Ergebnisse in der LIF- Datei, einer Datei, die zum freien Datenaustausch gedacht ist. COSA WIN und SELTEC nutzen dieses Interface auch dazu, um Läufe für die FinishLynx zu konfigurieren und später Ergebnisse zu übernehmen.

Man kann in FinishLynx konfigurieren, dass die LIF- Dateien bei jedem Speichern eines Laufs gleichzeitig mit erzeugt werden, somit also ohne weitere Aktion zur Verfügung stehen. Ein kleines Zusatzprogramm LIFChecker hilft dabei, geänderte LIF- Dateien schnell zu erkennen und auszuwerten:

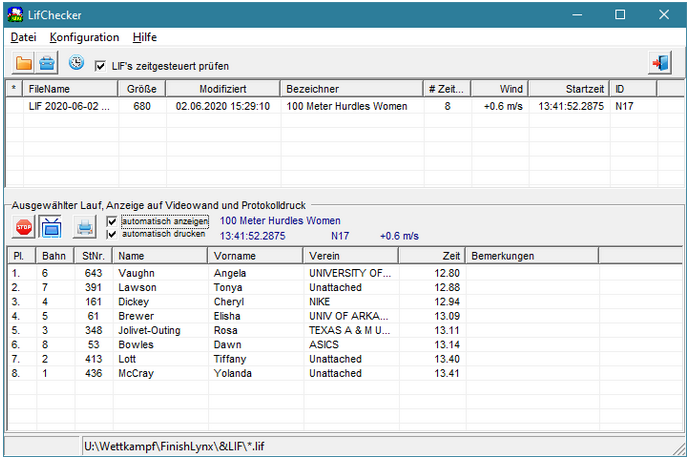

LIFChecker

Der LIFChecker löscht beim Programmstart alle LIF- Dateien aus dem zu beobachtenden Ordner, die vom Vortag oder älter sind. Anschließend beobachtet er, ob LIF- Dateien neu gespeichert wurden. In der oberen Liste werde alle LIF- Dateien angezeigt und interpretiert, im unteren Fenster erscheint die neueste LIF- Datei.

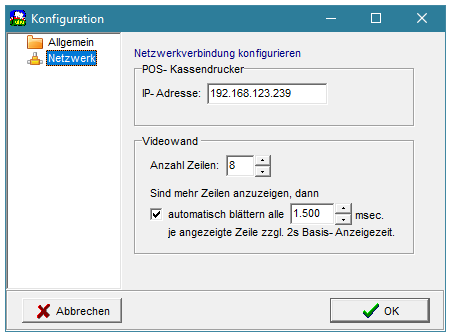

Der LIFChecker ist eigentlich dazu gedacht, direkt einen 80mm- Bondrucker mit dem Ausdruck des aktuellen Laufs zu versorgen. Diese Kassenbon- Drucker sind eine preiswerte Alternative zu Standarddruckern, welche bei jedem Lauf ein ganzes A4- Blatt bedrucken. Der Kassenbon ist wesentlich kleiner und auch viel schneller gedruckt.

Als Nebeneffekt sendet der LIFChecker aber auch noch eine JSON- Message an das Netzwerk, die man zur schnellen Darstellung von Ergebnissen auf lokalen Anzeigen bis hin zum Live- Channel im Internet oder zur Übergabe an das Fernsehen nutzen kann.

VWallserver

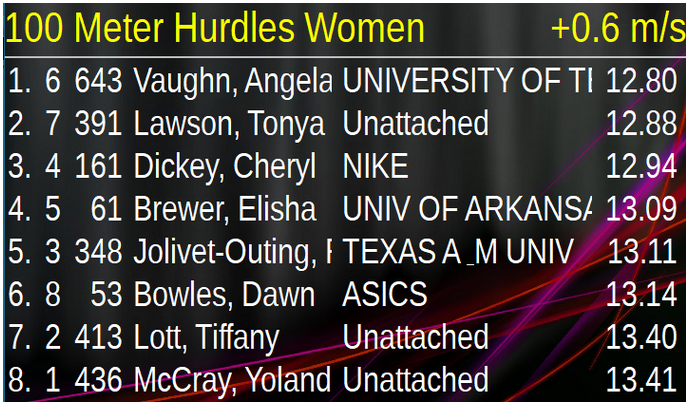

Der VWallServer kann diese JSON- Message empfangen und anzeigen. Er würde (je nach Größe und Konfiguration der Videowand) etwa folgendes Bild anzeigen:

• Vorteil: Diese Anzeige erscheint sofort, nachdem man in FinishLynx den Lauf ausgewertet und gespeichert hat.
  Hat man mehr als 8 Teilnehmer, dann wird automatisch nach einer von der Anzahl dargestellter Zeilen abhängigen Wartezeit auf die nächste Bildschirmseite umgeschaltet.

• Nachteil: Man kann diese Anzeige nicht editieren.

VWallClient

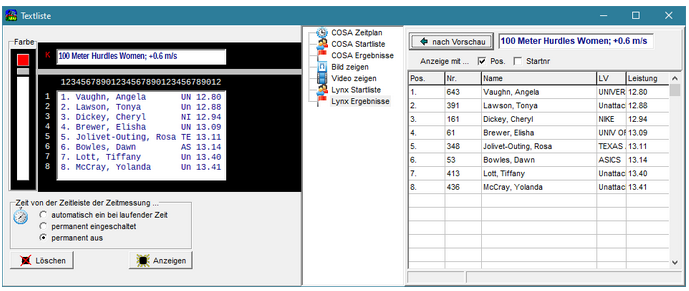

Auch der VWallClient kann diese Anzeige empfangen:

Im rechten Fenster sind die Daten angekommen und können hier noch bearbeitet werden, sofern nötig. Mit dem Button oberhalb der rechten Tabelle werden die Daten nach links in die Vorschau für die Videowand übernommen:

Auch im linken Fenster kann man die Texte nochmals bearbeiten, bevor man den Textblock mit dem "Anzeigen"- Button an den VWallServer sendet, dessen Darstellung dann so aussieht:

• Vorteil: Man kann die anzuzeigenden Daten im VWallClient noch beliebig aufbereiten, bevor sie auf der Videowand erscheinen.


• Nachteil: Das dauert durch den manuellen Eingriff ein wenig und der angezeigte Text kann nur in einem äquidistanten Zeichenabstand dargestellt werden. Das 'i' ist also genauso breit, wie das "m". Das führt dazu, dass die Texte zwar ausgezeichnet lesbar sind, aber deutlich weniger Zeichen in eine Zeile passen, als wenn die Tabellenstruktur direkt an den VWallServer übergeben werden würde.

Zurück zu unserer Aufgabe:

Anzeige Laufergebnis und Gesamtwertung auf einer Videoscreen- Seite

Für den avisierten Wettkampf haben wir ja nur vier Bahnen und wollen nach den vier Zeilen eine Zwischenwertung darstellen. Dazu verwenden wir den VWallClient. Wir erinnern uns noch an das letzte Anzeige- Bild:

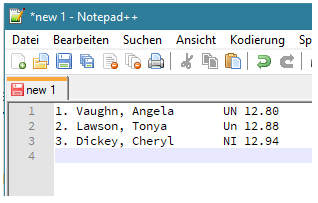

Hier kopieren wir uns im linken Fenster die drei Zeitbesten in die Zwischenablage von Windows und fügen sie in einem Texteditor (Notepad, o.ä.) wieder ein:

Den lassen wir geöffnet auf dem Bildschirm.

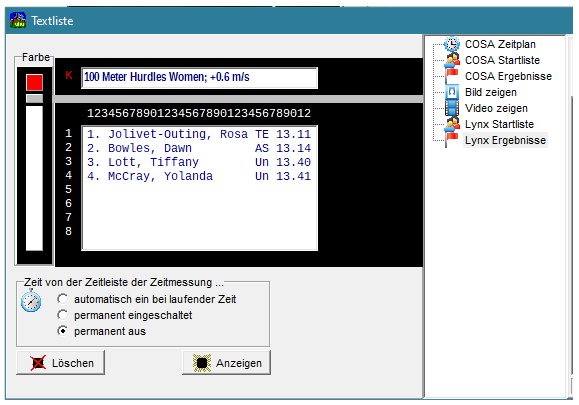

Nun haben wir einen weiteren Lauf mit vier Teilnehmern und haben z.B. jetzt diesen Lauf aus der Zeitmessung übernommen:

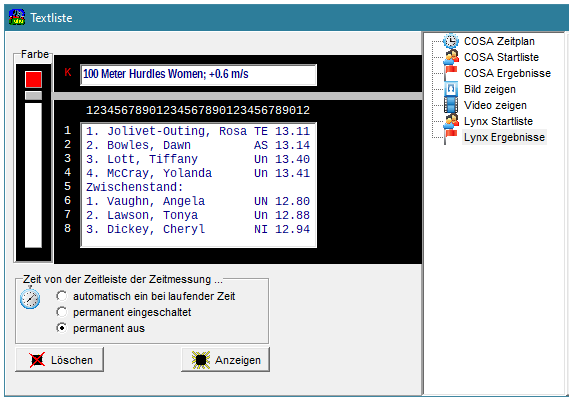

Jetzt können wir im linken Fenster den Zwischenstand ergänzen, indem wir den Text einfügen und die besten drei wieder aus dem Notepad mittels Windows- Zwischenablage kopieren und einfügen:

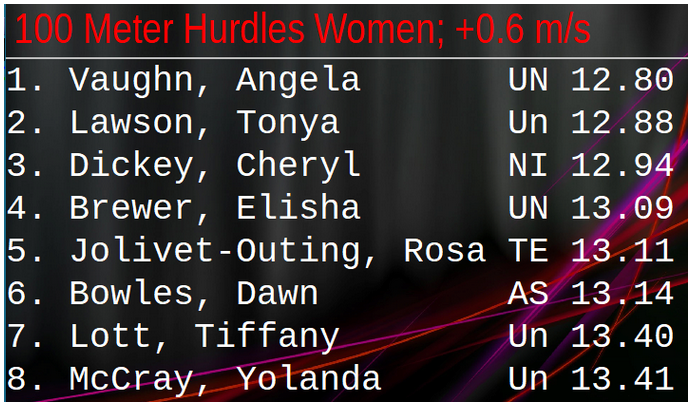

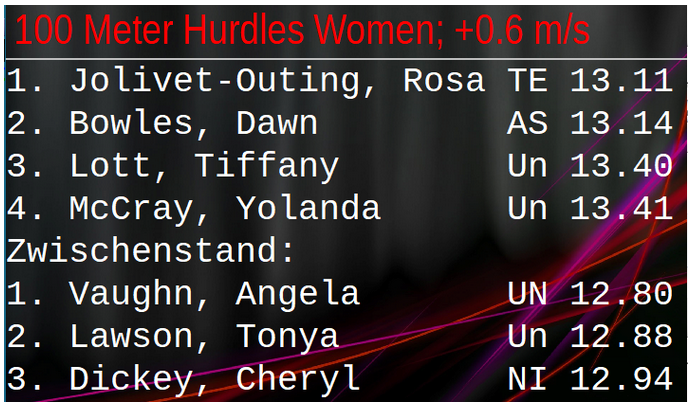

... und schon haben wir sowohl Laufergebnis als auch Zwischenstand auf der Videowand:

Im echten Leben wird man also je Lauf die Liste aus dem Linken Fenster zuerst zum Notepad kopieren, dort die besten drei insgesamt in den oberen drei Zeilen platzieren, und diese dann als Zwischenstand zurück kopieren.

So hat man auf einfache Weise und einigermaßen schnell eine gemischte Anzeige aus Einzelergebnis und Zwischenstand.

Automatisierte Laufauswertung

Dieses Zusammenmixen von Laufergebnis und Zwischenstand kann man auch automatisieren, indem man das Tool LifAccess mitbenutzt:

(hier mit Daten eines anderen Wettkampfs)

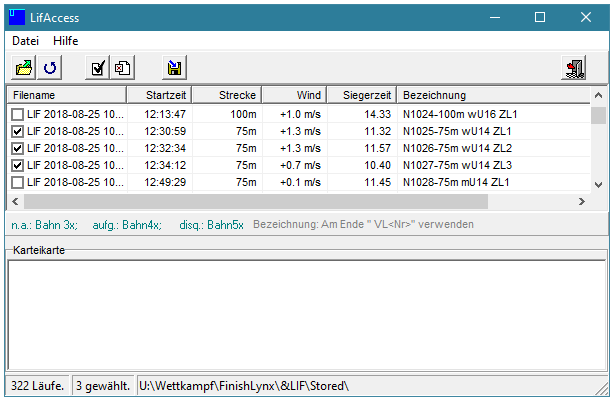

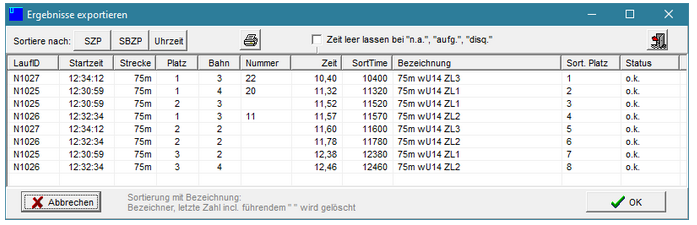

LifAccess funktioniert ähnlich wie LifChecker und scannt das aktuelle LIF- Verzeichnis der FinishLynx- Zeitmesstechnik (das Tool gibt es übrigens auch für OMEGA HawkEye und Scan'o'vision). Hier sehen wir alle Läufe aufgelistet und ich habe mal eine Laufserie mit drei Zeitläufen wU14 ausgewählt. Die schauen wir uns mal genauer an:

(Bei diesem Beispiel wurde die Auswertung nicht mit LifAccess vorgenommen, daher fehlen Startnummern und Namen)

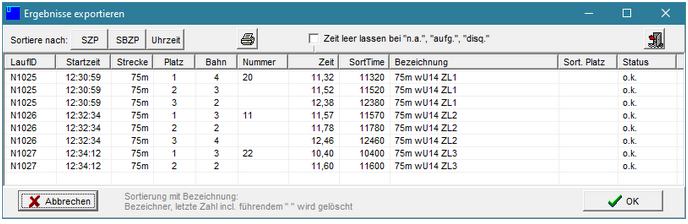

Wir sehen die ausgewählten Läufe und können diese jetzt mittels Button SZP sortieren nach Strecke, Zeit, Platz:

... und hätten auf diese Weise bereits einen Zwischenstand.

Das Tool ist eigentlich für einen anderen Zweck vorgesehen - nämlich zur Auswertung von Lauf-/Einrad- Wettbewerben bei Veranstaltungen ohne Wettkampfbüro. Aber man könnte es mit dem LifChecker und dem VWallClient ggf. für das einfache Bestimmen von Zwischenständen nutzen, sofern die zugrunde liegende Läufe auch dem gewünschten Wertungsmodus entsprechen.

Videowand mit Wettkampfbüro koppeln

Das ist natürlich die eigentliche Lösung, da man hier auch die geprüften und offiziellen Ergebnisse darstellen kann. Die daten direkt von der Zeitmessung haben ohne Bestätigung durch den Schiedsrichter natürlich immer vorläufigen Charakter und die Auswertung beruht hier auch nur auf grober Betrachtung der Zeiten. Zeitgleichheit und ähnliche Aspekte bleiben hier erst einmal ebenso unberücksichtigt, wie zwei gleiche dritte Plätze in der Zwischenwertung.

SELTEC

Bis SELTEC 2.x hat der VWallClient auch SELTEC unterstützt. Ab SELTEC 3.0 stellt SELTEC aber keine Exportdaten mehr für die Nutzung mit AddOn- Tools bereit. SELTEC- Nutzer wenden sich ggf. an SELTEC zur Bereitstellung eines entsprechenden Videowand- Interfaces und Layouts für die Darstellung der Ergebnisse auf der Videowand.

COSA WIN

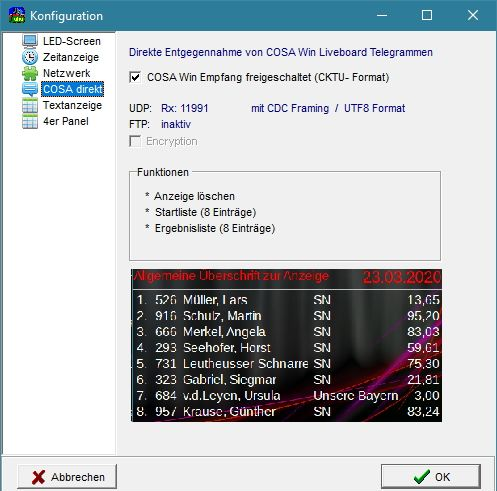

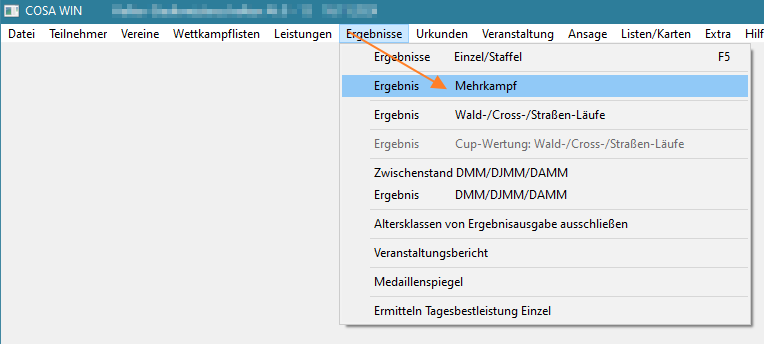

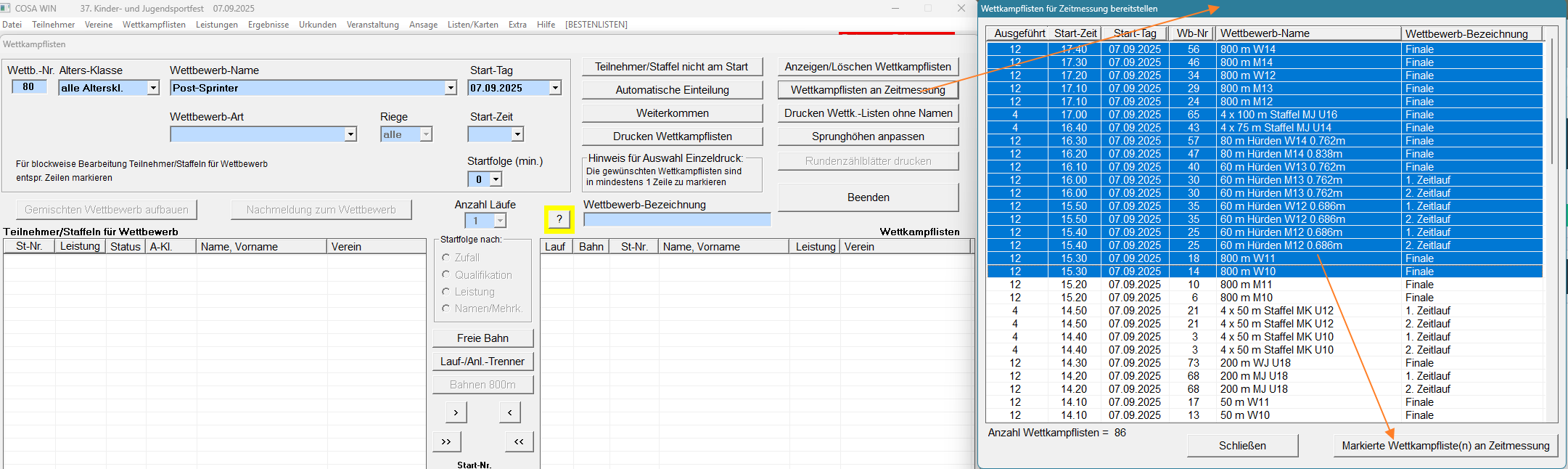

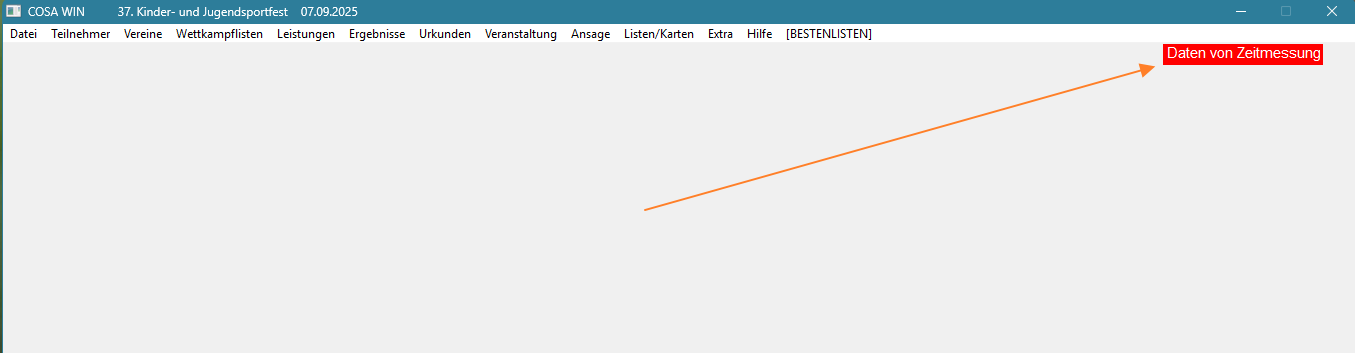

Nutzer von COSA WIN können den kostenfreien VWallServer oder/und VWallClient direkt nutzen, da COSA den Datenexport unterstützt und die Darstellung ermöglicht. Der VWallServer ist für die einfache Darstellung so gestaltet, dass sich das Layout automatisch an die vorhandene Videowand anpasst und so erst einmal eine passable Darstellung für die meisten Fälle ermöglicht. Dabei werden die Spaltenbreiten der Tabellen auch so skaliert, dass bestmögliche automatische Darstellung erfolgt, leere Spalten werden wegretuschiert.

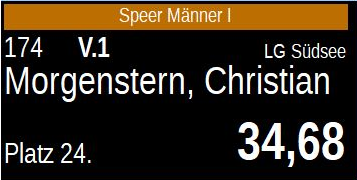

Man kann gestalterische Elemente anhand eines Hintergrundbilds einbauen und neben der Darstellung der Textelemente sind auch Bilder, Videos, Analoguhr, Digitaluhr, Einblendung laufender Zeitanzeigen von der Zeitmessung, Spielstand von Ballsportarten, usw. möglich (z.T. via VWallClient).

COSA WIN unterstützt aktuell jedoch nicht die gleichzeitige Anzeige von aktuellem Laufergebnis und Zwischenwertung. Es sind immer nur "sortenreine" Anzeigen möglich.

Bei Einzelstarts, Sprints in Bahnen und Rundenläufen kamen in der Leichtathletik früher auch sehr ausgefeilte Lichtschranken- Anlagen zum Einsatz (Longines, OMEGA, ALGE). Da man kein Zielbild bekommt, müssen die Kampfrichter die Einlauffolge zuverlässig erfassen und dann die gemessenen Zeiten auf die Läufer zuordnen.

Das ist mit etwas Übung kein Problem.

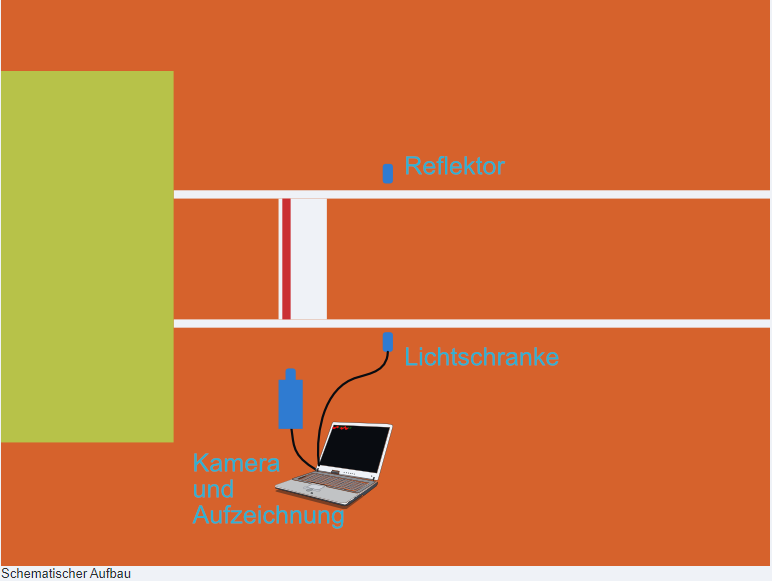

Aber wann löst der Läufer die Lichtschranke aus? Regelgerecht wird die Zeit genommen, wenn der Läufer mit einem Teil des Rumpfes die Vorderkante der Ziellinie erreicht.

1. Damit der Läufer nicht bereits mit der Hand eine Zeit auslöst, werden mehrere (mindestens zwei) Lichtwege verwendet. Also (mindestens) zwei Lichtschranken in geeigneter Höhe übereinander.

2. Die Zeitnahme löst erst aus, wenn alle Lichtwege der Lichtschrankenanordnung unterbrochen sind.

3. Problem_1: Wenn der Läufer in starker Vorlage läuft, dann erreicht zuerst die Schulter die Ziellinie, dann folgen Brust, Bauch und Hüfte. Die Lichtschranke löst erst aus, wenn alle Lichtwege unterbrochen sind. Bei zwei Lichtschranken wäre eine z.B. in Brusthöhe, die andere in Hüfthöhe ausgerichtet. Ergebnis: Die Zeit bleibt erst stehen, wenn die Hüfte das Ziel erreicht. Da ist aber ein Teil des Rumpfes (die Schulter) schon längst im Ziel gewesen. Die Zeit ist zu schlecht.

4. Problem_2: Zwei Läufer kommen nahezu gleichauf in das Ziel. Ergebnis: Der Lichtweg wird zwischen den Läufern nicht unterbrochen, somit haben wir nur eine Zeit für zwei Läufer.

5. Problem_3: Der Läufer ist sehr schlank und wirft sich praktisch durch das Ziel, indem er Arme und Schulter bei Erreichen der Zielinie weit vorstreckt. Damit löst er den oberen Lichtweg der Lichtschranke aus, gibt ihn aber bereits wieder frei, bevor er mit der Hüfte das Ziel erreicht.
   Ergebnis: Es werden nie beide Lichtwege gleichzeitig unterbrochen - es gibt keine Zeit für diesen Läufer!

Es ist somit praktisch nicht möglich, Laufzeiten regelgerecht exakt zu bestimmen, wenn die Läufer nicht aufrecht über die Ziellinie laufen.

Trotzdem muss man die Lichtschrankentechnik nicht verdammen. Sie ist durchaus für Mittel- und Langstreckenläufe in unteren Wettkampfebenen ausreichend geeignet, falls keine bildgebende Messtechnik verfügbar ist oder andere Gründe gegen deren Einsatz sprechen. Lichtschrankenanlagen liefern gewiss genauere und zuverlässigere Zeiten, als das mit Handzeitnahme der Fall wäre.

Und man kann auch eine kleine Genauigkeitsbetrachtung nach Milchmädchenrechnung zu Hilfe nehmen: Ein sehr guter 100m- Läufer läuft die Strecke in 10s, also läuft er durchschnittlich 10m in einer Sekunde, 1m in 1/10s, 10cm in 1/100s. Die Ziellinie ist 5cm breit - das schafft er in 0,005s.

Wenn der Läufer nicht mit extremer Vorlage und extrem schnell in's Ziel kommt, dann liegt der Fehler der Lichtschrankenanlage im Bereich von +1/100s. Also die gemessene Zeit ist entweder korrekt oder schlechter - also zum Nachteil des Athleten und das spricht dagegen, dass jemand durch Messung mit einer Lichtschrankenanlage ungerechtfertigt zu einer Bestleistung kommt (korrekten Aufbau der Technik vorausgesetzt). Und da die Wettkampfregeln den Einsatz der Lichtschrankentechnik nicht vorsehen, würden wir diese ohnehin nur im Ausnahmefall und nur bei untergeordneten Wettkampfebenen und nur dann, wenn Gründe gegen den Einsatz einer bildgebenden Technik sprechen.

DDMESS setzt Lichtschrankentechnik z.B. für die Zeitnahme beim Einradsport (Obstacle) ein und auf Anforderung durch Veranstalter für Mittel- und Langstreckenläufe. Bei letzteren Läufen kann zur Unterstützung des Kampfgerichts noch eine synchronisierte Frontkamera verwendet werden, die alle 0,1s ein Foto des das Ziel durchlaufenden Athleten mit einem Zeitstempel aufzeichnet.

DDMESS hat aber auch drei bildgebende Zielkameras zur Zeitmessung verfügbar, alle mit IAAF- Zulassung und Prüfzertifikat.

Bei Partnern sind weitere Lichtschranken- Messanlagen verfügbar, z.B.: ALGE S3/4, ALGE Timy.

Die Lichtschrankenanlage von DDMESS ist für die Ankopplung von drei Lichtschranken (Start, Zwischenzeit, Zielzeit) vorbereitet. Die Start- Lichtschranke kann durch eine Startpistole mit Signalgeber ersetzt werden.

Symptom

Beim Starten der PC- Software (Lynx.exe) wird keine Kamera erkannt und es wird keine Firmware an die Kamera gesendet, obwohl die Kamera per Netzwerkkabel angeschlossen ist und auch ein Link zu sehen ist (grüne Link-LED an den Schnittstellen leuchtet).

Damit kann die Kamera nicht angesprochen werden, auch bei manueller Suche der Kamera wird sie nicht gefunden.

Der Effekt verschwindet manchmal vorübergehend nach einem Windows Update (Windows 10), ab und an auch schon nach einem PC- Neustart.

Ursache

In den Netzwerk- Einstellungen sollten sämtliche Netzwerk- Adapter disabled sein, die nicht der Kamerasteuerung dienen.

Dadurch bekommt der verwendete Netzwerkadapter Windows-intern den Index 0 zugeordnet und die Kommunikation funktioniert.

Es genügt bei Notebooks nicht, nur den ggf. extern vorhandenen WLAN- Schalter auszuschalten. Entscheidend ist, dass die Schnittstelle in den Windows- Netzwerkeinstellungen disabled ist.

Hintergrund

Die Lynx- Software vergibt mit einem lokalen UDP- Broadcast- Telegramm die IP- Adresse an die Kamera. Findet die Lynx- Software am PC in Windows dafür mehrere geeignete Schnittstellen, dann wird nur die erste geeignete Netzwerkschnittstelle dafür verwendet.

Sind mehrere geeignete Schnittstellen vorhanden, dann wird nach dem windows-internen Index die erste verwendet. Zufällig kann man Glück haben, dass die Schnittstelle, an der die Kamera angesteckt ist, dann die erste Schnittstelle ist, wenn man Pech hat, ist es die zweite ...

Windows vergibt die Indices beim Starten von Windows. Daher kann sich nach einem Neustart oder nach einer Neubewertung der Schnittstellentreiber (z.B. beim Windows Update) auch mal der Index ändern.

Lynx mit einstellbarer Schnittstelle

Neuere Versionen der PC- Software ermöglichen das Einstellen der zu benutzenden Schnittstelle des Notebooks anhand dessen IP- Adresse.
Das klappt i.d.R. auch -- nicht jedoch, wenn es eine zweite Schnittstelle (z.B. WLAN) gibt, die eine IP- Adresse aus dem gleichen Subnetz hat. Das muss man sich im Zweifel anschauen, da die WLAN- Adresse ja z.B. über DHCP vom AccessPoint vorgegeben wird und dann zufällig im gleichen Subnetz erscheint.

Kamera wird unzuverlässig erkannt, verschwindet sporadisch

Die Kamera lief über viele Jahre an einem älteren XP- Notebook, das auch nur eine einzige Netzwerkschnittstelle hat. Plötzlich geht das nur unzuverlässig, die Erkennung dauert ewig und mitten im Wettkampf wird die Kamera auch mal verloren.

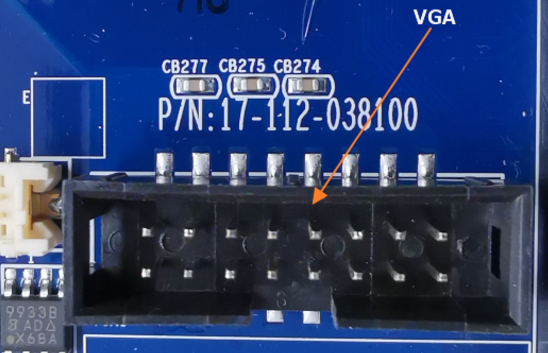

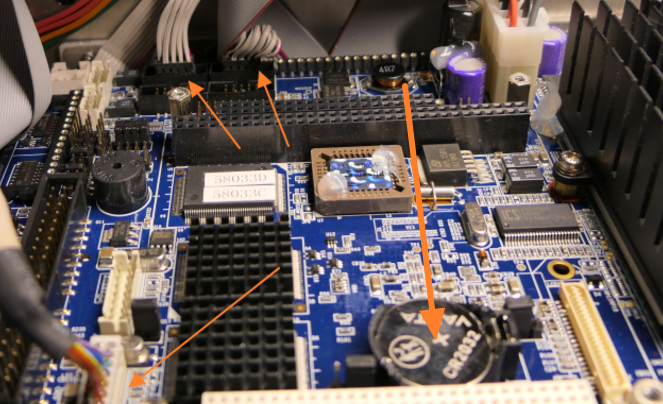

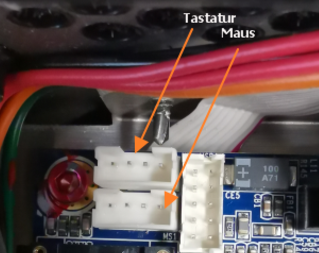

Es hat sich herausgestellt, dass der interne Speicher der Kamera gern mal unzuverlässig funktioniert. Mehrere Ausfälle ließen sich inzwischen bereits auf defekte Speichermodule zurückführen. Also wenn irgend etwas komisch wird: Mal schauen, ob Euch jemand den Speicher erneuern kann (das ist leider inzwischen ein exotisches Modul auf dem Markt geworden).

Die PC- Software Lynx kontaktiert die Kamera via Ethernet und lädt die Kamera- Firmware passend zur Lynx- Software erst vom PC auf die Kamera, bevor Bilder dargestellt werden können.

Anschließend vergibt die Lynx- Software eine um 1 hörere IP- Adresse an die Kamera als die eigene IP-Adresse des Notebooks, z.B.:

• Notebook: 192.168.1.10
• => Kamera: 192.168.1.11

Ist die Adresse im Netz bereits vergeben, dann funktioniert die Kamera nicht korrekt.

Die Fehlermeldung der Lynx- Software, dass ein IP- Adresskonflikt vorliegen würde, erscheint in diesem Falle eher selten, weil das nicht so einfach zu erkennen ist. Allerdings wurde beobachtet, dass EtherLynx2000 diese Fehlermeldungen produzierten, wenn sie mit einer neueren PC-Software angesprochen wurden.

Im vorliegenden Fall war die PC-Software 8.03 verwendet worden. Mit der 7.50 trat der Fehler nicht auf.

Allerdings hatte das verwendete Notebook noch einen abgeschalteten WLAN- Adapter, dem die feste IP- Adresse um 1 oberhalb der des drahtgebundenen Netzwerkadapters vergeben war. Es könnte auch sein, dass die Lynx- Software diese Adresse erkannt hatte.

Im Zweifelsfall Lynx 7.50 verwenden. Bei Versionen 10.x aufwärts kann man die zu verwendende Schnittstelle direkt angeben.

Die flache grüne FinishLynx benötigt Lynx- Software ab 08.20

Die Ausgangsspannung 12V/0.1A für den Funkstart wird erst aktiviert, wenn die Software geladen ist.

Es ist ein Spannungsregler LP2951 vorgeschaltet, der den Ausgangsstrom auf 100mA begrenzt. Der Spannungsregler hat einen Shutdown- Eingang, der beim Einschalten der Kamera auf 2,7V (high - disabled) gehalten wird, bis die Software geladen ist. Nach dem Laden der Software wird Shutdown Low (0V) und der Regler gibt die Ausgangsspannung frei.

Die Abschaltung bei Überlast reagiert ziemlich ungenau, bereits bei 80mA sind Einbrüche zu erkennen.

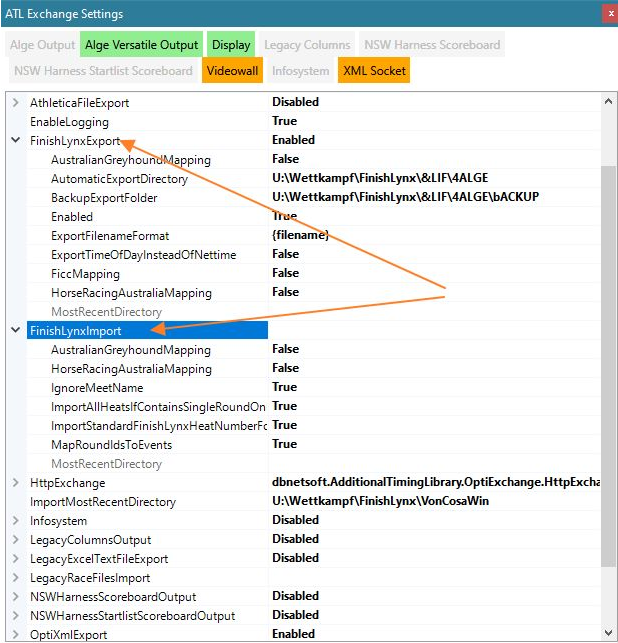

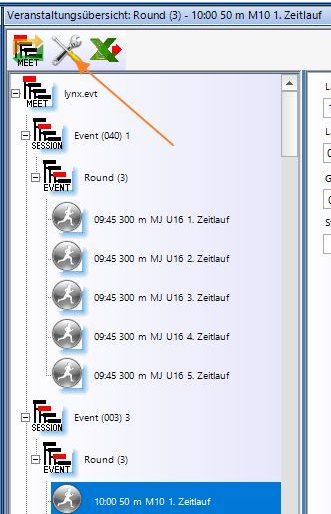

Bei FinishLynx 9.xx kann man für den LIF- Export einstellen, dass der Dateiname mit in der LIF- Datei stehen soll.

SELTEC 2.x verträgt diesen Dateinamen jedoch nicht! Die Option sollte abgestellt werden.

Seit 1991 wurde die Weitenmesstechnik für den LV Sachsen entwickelt, regelmäßig ergänzt, weiterentwickelt und gepflegt. So stehen heute zwei Tachymeter- Anlagen nebst Notebooks, Anzeigen und Wettkampfanbindung zur Verfügung und die Software wird grenzübergreifend auch von anderen Nutzern eingesetzt. Grundlegende Funktionalität Tachymeter Verwendet werden Tachymeter, von denen nur die Grundfunktionen Winkel- und Entfernungsmessung (möglichst als Horizontalweite) genutzt werden. Alle Berechnungen werden in der PC- Software vorgenommen. Dadurch können auch sehr einfache und/oder ältere Tachymeter genutzt werden, die preiswert zu beschaffen sind. Das Einmessen der Wurfanlage erfolgt in einem Workflow, wobei die einzelnen Schritte auch noch kurz erläutert werden. Dadurch ist die Aufgabe des Messrichters auch von gewissenhaften Kampfrichtern leicht zu erlernen. Ein erfahrener Messrichter sollte dabei auf mögliche Fehlerquellen und deren Einfluss auf das Messergebnis hinweisen.

Messpunkte und Einmessen der Wurfanlage

Für den aktuellen Gerätestandort wird ein "Fernpunkt" verwendet, um das Koordinatensystem zu fixieren. Der Fernpunkt ist eine senkrechte Kante (z.B. Hauswand) oder ein anderer fixer Punkt (Dachkante, Kirchturmspitze, ...), für welchen nur der Winkel bestimmt wird.

Sollte sich später im Verlauf des Wettkampfs herausstellen, dass irgend etwas mit dem Messgerät nicht mehr stimmt, dann kann der Fernpunkt nochmals eingemessen werden. Kann damit die Kontrollweite zum Referenzpunkt (s.u.) bestätigt werden, dann kann nach der Korrektur des Koordinatensystems ohne weiteres Neu-Einmessen fortgesetzt werden.

Vom Abwurfraum werden ein oder zwei Messpunkte aufgenommen. Bei allen Würfen aus Wurfkreisen oder vom Abwurfbogen wird der Mittelpunkt des Wurfkreises bzw. der Ursprung des Wurfradius' eingemessen (später wird dann zur Ermittlung der Wurfweite jeweils der Radius abgezogen). Bei Würfen oder Sprüngen von einer Abwurflinie werden zwei Messpunkte dieser Linie aufgenommen.

Wir stellen im Stadion an einer geschützten Stelle ein zusätzliches Prisma auf, das uns für jede Wurfdisziplin eine Kontroll- oder Referenzweite liefert. Dieser Punkt wird nun eingemessen und das Ergebnis als Wurfweite gespeichert (also als Entfernung von diesem Prisma bis zum Abwurfbogen / zur Abwurflinie). Während der Wettbewerbe wird diese Weite regelmäßig nachgemessen, zumindest vor Beginn und nach Ende eines jeden Wettbewerbs. Sollte sich eine Abweichung zeigen, dann kann anhand des Fernpunkts kontrolliert werden, ob die Ursache im Koordinantensystem liegt, woraufhin dieser Fehler korrigiert werden kann. Anderenfalls muss die Fehlerursache untersucht werden.

Abschließend zum Einmessen einer Wurfanlage wird noch mindestens eine Testweite gemessen. Die bei uns verwendeten Prismen haben alle eine Bodenplatte aus Plexiglas mit 10cm Durchmesser. Das Prisma wird mit dem Rand der Bodenplatte bündig zur Abwurflinie gestellt und als Wurfweite eingemessen, wobei sich eine Weite von 5cm ergibt. Diese Messung wird an drei Punkten der Abwurflinie wiederholt, so dass sichergestellt ist, dass die vermessenen Wurfweiten für diese Wurfanlage über den Wurfsektor korrekt sind.

Für das Nachweisprotokoll des DLV können fünf Testweiten "A" bis "E"  aufgenommen, gesteckt und gespeichert werden. Ist dann das Kampfgericht vor Ort, können diese Weiten per Bandmaß nachgemessen und die Resultate manuell ergänzt werden, bevor das Protokoll ausgedruckt wird.

Dieses Nachweisprotokoll wird vom DLV gewünscht und wir messen und liefern das auf Anforderung des Kampfgerichts / Schiedsrichters. Wirklich notwendig wäre das nicht, da das oben beschriebene Nachmessen der 5cm- Weite am Abwurfbogen bereits den Nachweis des korrekten Messverfahrens erbringt und letztlich viel einfacher auszuführen ist. Zusammen mit der Kontroll- oder Referenzweite kann das eine viel bessere Genauigkeit und Zuverlässigkeit garantieren, als das mit dem manuellen Nachmessen größerer Wurfweiten möglich ist.

VideoCamSnapshot - Software zur Kamera- Ansteuerung

Vor einiger Zeit kam der Wunsch auf, bei höherwertigen Wettkämpfen eine Überwachung des Absprungs beim Weit- und Dreisprung haben zu wollen. Dafür wurde in der Art einer Frontkamera- Steuerung beim Lauf eine Software für den Weitsprungbalken entwickelt

Technik

Auf Höhe der Absprunglinie wird eine Kamera aufgestellt, ein Stück vor dem Sprungbalken eine Reflektor- Lichtschranke und beides wird mit dem Auswerte- Notebook verbunden.

Die Kamera ist eine Netzwerkkamera, die MJPEG- Videos und JPG- Bilder in 720p- Auflösung liefert. Sie sorgt dafür, dass helle, scharfe Bilder in kurzer Bildfolge aber mit kleiner Dateigröße geliefert werden können. Dazu ist auch ein entsprechendes Zoom- Objektiv mit hoher Lichtstärke erforderlich. Auf diese Weise entstehen Bilder, die auch keine nennenswerte Bewegungsunschärfen enthalten - und auch in ausreichender Bildfolge geliefert werden können.

Vor der Absprunglinie befindet sich eine Lichtschranke, die die Aufzeichnung einer Bildfolge auslöst. Auf diese Weise ist sichergestellt, dass jeder Sprung automatisch und unabhängig vom Bediener aufgezeichnet werden kann.

Das Notebook wird mit der Aufzeichnungssoftware VideoCamSnapshot ausgestattet.

VideoCamSnapshot

Die grüne LED zeigt die ausgerichtete Lichtschranke an. Durch Klick auf die LED (oder Taste F8) kann die Lichtschranke unscharf geschaltet werden (leuchtet dann dunkelgrün) oder scharfgeschaltet werden (helle Leuchtfarbe). Der Ausrichtstatus wird rot oder grün angezeigt, ist keine Lichtschranke angeschlossen, dann leuchtet die LED grau.

Das Auslösen der Lichtschranke startet die Aufzeichnung einer voreingestellten Bildfolge (Standard: 25 Bilder).

Der manuelle Aufzeichnungsbutton (oder Leertaste) löst ebenfalls die Aufzeichnung einer voreingestellten Bildfolge aus.

Die Wettbewerbsnummer bestimmt den Ordner auf der Festplatte, in den die Bildfolgen gespeichert werden. Versuch und Startnummer werden im aufgezeichneten Bild eingeblendet, ebenso der Zeitstempel mit Datum und Uhrzeit.

Ansicht aufgezeichneter Bildfolgen

Links ist die Zeitleiste dargestellt. Man sieht, dass hier etwa alle 60 Millisekunden ein Bild aufgezeichnet wurde. Diese Aufzeichnungsrate hängt ganz entscheidend von der Qualität der Kamera und der Performance des Notebooks und dessen Festplatte ab. Für hohe Raten sollte die Kamera nicht mehr als 720p liefern.

Im Bild links unten sind Startnummer, Versuch und Zeitstempel blau eingeblendet (die Textfarbe ist konfigurierbar).

In dieser Aufzeichnung sind die relevanten Bilder:

Vier Bilder (vgl. Zeitleiste am linken Rand) enthalten also den Zeitpunkt des Absprungs, der ca. 150ms dauert. Die hier erzielte Aufzeichnungsrate und Bildschärfe ist also völlig ausreichend.

Beim Weitsprung steht der Sprung- Fuß im Stemmschritt übrigens ca. 2/3 der Zeit einer Schrittlänge auf dem Balken. Die Zeit für eine Schrittlänge ist bei schneller Laufgeschwindigkeit ca. 75ms.

Alle Bilder stehen als normale Bilddateien auf der Festplatte zur Verfügung und können auch unabhängig von der Software VideoCamSnapshot  betrachtet werden (z.B. mit IrfanView).

Aufgaben des Bedieners

Der Bediener der Software hat folgende Aufgaben:

• Überwachung der Lichtschranke und der Kamerasicht.
  Es sollen sich keine Personen oder Materialien im Lichtschrankenbereich und in der Kamerasicht befinden.

• Eingabe der Startnummer, des Versuchs und der Wettbewerbsnummer

Steuerung und Bildbetrachtung sind so ausgelegt, dass man sie mit wenigen Tasten schnell steuern kann.

Fernsteuerung

Startnummer und Versuch können mit der Weitenmess- Software (Bestandteil der Wurfweitenmessung) ferngesteuert werden, wozu die Weitenmess- Software per Netzwerk mit dem Kamera- Rechner verbunden sein muss (oder beide Software'n werden auf dem gleichen Notebook betrieben). Zur Steuerung wird das offene JSON- Protokoll der Weitenmess- Software verwendet (Liveticker- Ausgang), somit sind auch andere Zulieferer möglich.

Die Weitenmess- Software kann auch den Windmesser steuern und die Windwerte übernehmen. Aktuell wird dazu jedoch noch nicht die Lichtschranke verwendet. Ggf. wäre da mal die  Integration der Windmessung in VideoCamSnapshot  denkbar, da hier ohnehin die Lichtschranke bereits angeschlossen ist.

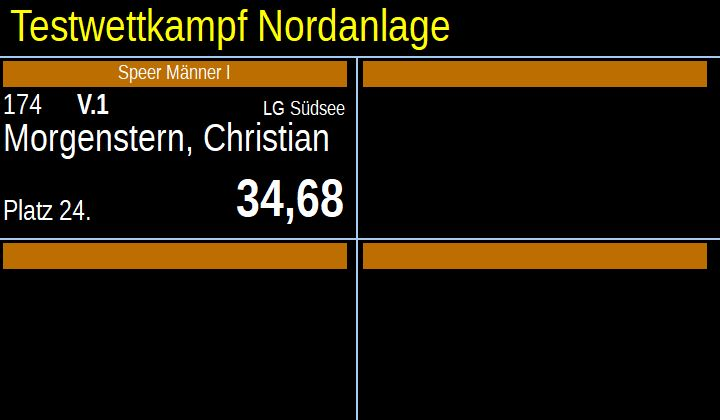

Die Weitenmess- Software kann übrigens den TechnicalClient von COSA WIN direkt ersetzen - bis hin zum Liveticker von COSA WIN. Und sie kann über den eigenen Liveticker- Ausgang auch lokale Anzeigen/Videopanel, Stadion-/Hallen- Videowand oder einen von jeglicher Stadionsoftware unabhängigen Liveticker steuern.

Andere Anwendungen

Es sind natürlich auch viele andere Anwendungen denkbar, wo man ab einem Ereignis eine Aufzeichnung einer Anzahl Einzelbilder über einige Sekunden benötigt.
